제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: KP-MPTL-6A
지불과 운송 용어
적용: |
고밀도 케이블링 |
접속구의 형태: |
RJ45, Cat 6A |
종류: |
툴레스스 |
케이블 우안.: |
4.5-9mm |
와이어 게이지: |
AWG24-AWG22(0.5mm~0.65mm) |
주기 수명: |
≥750배 |
적용: |
고밀도 케이블링 |
접속구의 형태: |
RJ45, Cat 6A |
종류: |
툴레스스 |
케이블 우안.: |
4.5-9mm |
와이어 게이지: |
AWG24-AWG22(0.5mm~0.65mm) |
주기 수명: |
≥750배 |

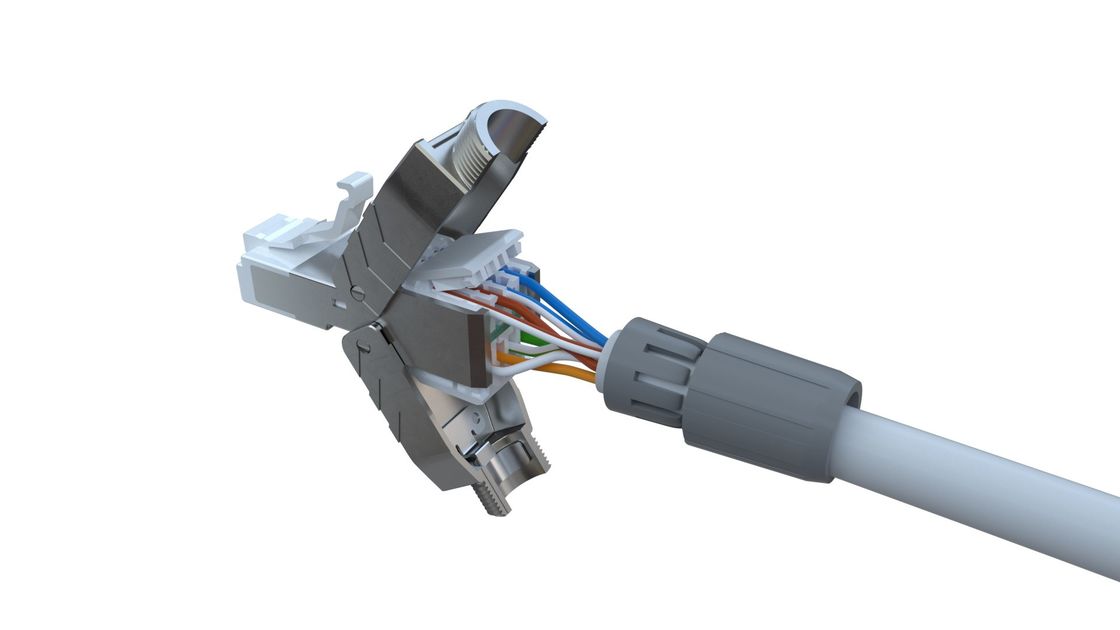

MPTL 모듈형 RJ45 플러그, 모듈형 플러그 종료 링크 플러그, MPTL 플러그, MPTL 커넥터 제품 응용
매직 시리즈, MPTL 모듈 RJ45 플러그 통신 케이블에서 데이터, 음성, 오디오 및 이미지와 같은 신호 전송을 제공합니다. 특히 5G 기지 스테이션, Wi-Fi 액세스 포인트에 유용합니다.,그리고 사물 인터넷 (loT) 및 산업용 이더넷 장치에 직접 연결할 수 있습니다.
It features a modular design that protects field termination in the work area horizontal cabling and forms Modular Plug Terminated Link (MPTL) together with the patch panels and patch cords in management roomsANSI-TIA568.2-D 및 IEC TR 11801-99xx (시행 명칭, 아직 개발 중) 에 따라 MPTL 링크의 테스트는 전통적인 "채널" 테스트보다 훨씬 높은 요구 사항을 요구합니다.
TC의 매직 시리즈 Cat6/Cat6a 보호 플러그는 위의 표준과 도면을 완전히 충족하고 심지어 초과합니다.대역폭 최대 350MHz (Cat6 플러그) 및 600MHz (Cat6a 플러그), 보호된 Cat6/Cat6a/ Cat7/Cat7a 및 보호되지 않은 Cat6/Cat6a 케이블로 종료, 그것은 Ethernet 응용 프로그램뿐만 아니라 클래스 D/E/EA 표준 (Cat6a 플러그에 대한) 응용 프로그램을 지원,예를 들어 10G Base-T, 5G 베이스-T, 2.5G 베이스-T, 1G 베이스-T, 1G 베이스-TX, 100 베이스-T. 또한 IEEE 802.3at에 따라 향상된 파워 오버 이더넷 (POE +) 을 지원합니다.
제품 특성
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568.2D
기술적인 세부사항
| 기계적 특성 | |
| 크기 | 55mm (길이, 당기는 막대도 없습니다) x 144mm (폭) x 20mm (높이, 키가 없습니다) |
| 무게 (20pcs, 패키지와 함께) | 480g |
| 고체 단일 와이어의 적용 가능성 | 0.5mm (AWG24) ~0.65mm (AWG22) |
| 반복 종료 가능성 | ≥ 20번, 동일한 또는 더 큰 AWG22, 23, 24 단편 단선으로 종료 |
| 스프랜드 와이어의 적용 가능성 | AWG26/7, 한 번 반복 종료 |
| 적절한 단열 지름 | 00.7mm~1.3mm (창으로 만든 1.5mm) |
| 생명주기 | ≥ 750번 |
| 저장 온도 범위 | -40°C ~ +70°C |
| 설치 온도 범위 | -10°C ~ +60°C |
| 작동 온도 범위 | -20°C ~ +60°C |
| 전기적 특성 | |
| 다이 일렉트릭 강도 | DC 1000V (AC 750V), 1분 동안 장애 또는 플래시오버가 없습니다. |
| 고주파 성능 | ANSI-TIA568.2-D 및 IEC TR 11801-99xx에 따른 MPTL 링크 테스트 표준 (임시 명칭, 아직 개발 중) |
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
