제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: UTP-11-6A-4PD-V1
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
캣 6A UTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
드레인 와이어: |
아니 |
크로스 스플라인: |
PE |
단열재: |
HDPE |
립 코드: |
그래요 |
외부 자켓: |
톱니 모양입니다 |
종류: |
캣 6A UTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
드레인 와이어: |
아니 |
크로스 스플라인: |
PE |
단열재: |
HDPE |
립 코드: |
그래요 |
외부 자켓: |
톱니 모양입니다 |

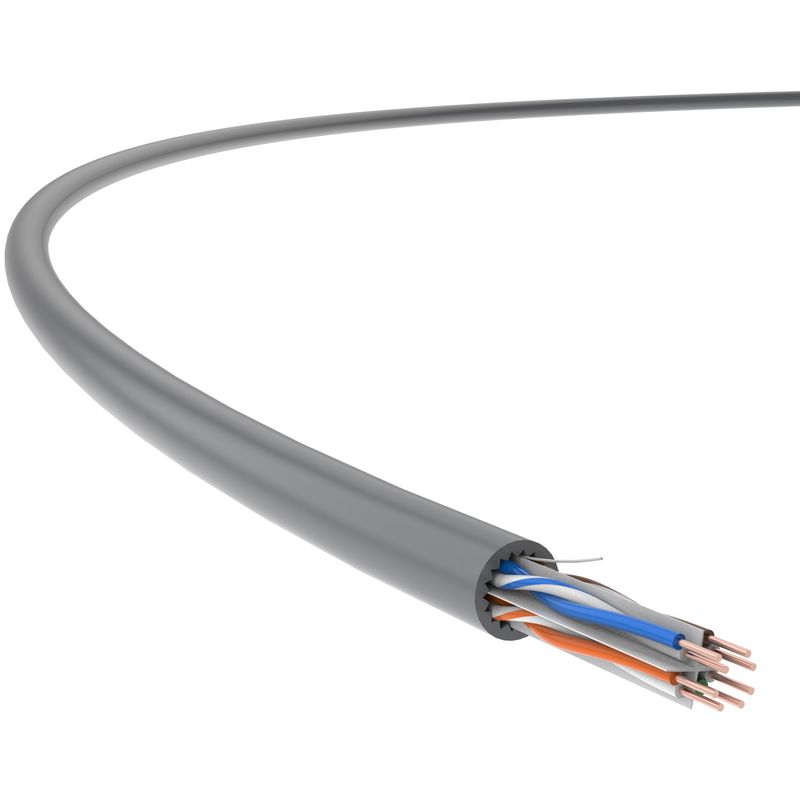

카트 6A 케이블, 카트 6A 네트워크 케이블, UTP 카트 6A 케이블
수평 케이블링에 적용될 수 있습니다. 통신 케이블링 시스템의 일부분으로, 작업 영역의 통신 소재에서 유통실의 패치 패널까지 확장됩니다.그리고 사용자 통신 소지점에서 패치 패널까지 이어지는 주거용 케이블.구조화 된 구조화 된 케이블의 중요한 부분으로서 수평 케이블은 더 높은 신뢰성과 호환성을 요구합니다.
TC의 UTP-11 시리즈, 실내 카트 6A 비보호 케이블 시스템은,테스트 주파수 최대 600MHZ, 산업 표준인 500MHz의 다른 카트 6A 케이블보다 높습니다.
그 동안, 그것은 지원10G Base-T 애플리케이션 및 파워 오버 이더넷 (POE/POE+).
제품 특성
TC의 카트 6A, 23 AWG, 4쌍, 보호되지 않은 실내 케이블을 채택크로스 타입 스플라인 및 톱니 모양 외장,GB/T 18015.5 (IEC 61156-5) 표준에 명시된 매개 변수를 초과하는 Attenuation, NEXT 및 ANEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
동시에 데이터 센터의 높은 전송과 새로운 건물의 구조화된 구조화된 케이블에 대한 요구 사항에 대응합니다.
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 6A | TC | |||||
| 주파수 (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| IL 저하 (dB/100M) | 3.4 | 9.7 | 13.9 | 17.7 | 32.2 | 43 | 46 |
| Near End Crosstalk Attenuation (NEXT, dB) | 89.4 | 77.9 | 78 | 72.5 | 63.4 | 58.6 | 54.3 |
| NEXT 전력 및 PS NEXT (dB) | 77.6 | 72 | 63.2 | 61.3 | 51.3 | 49.9 | 46.8 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 88.4 | 85 | 81.5 | 79.9 | 66.3 | 52 | 48.9 |
| ACR-F 전력 및 PS ACR-F (dB) | 77.6 | 71.5 | 64.9 | 61.3 | 51.3 | 48.4 | 43 |
| 회전 손실 (RL, dB) | 37.1 | 35.3 | 34.4 | 28.5 | 24.6 | 21.1 | 19.8 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.55 (AWG23)
|
| 케이블 외 지름 (명용) 값) |
80.4mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
17kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
930.8Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 지연 스키브 | 25ns/100m |
| NVP |
69%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
33mm
|
| 최소 굽기 반지름 (정적) |
66mm
|
| 최대 설치 전압 |
100N
|
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 | -20°C ~ +75°C |
| 불화성 (PVC) | |
| PVC 방화 저항성 | GB/T 18380.12 (IEC 60332-1-2) |
| 화재 등급 CM | UL 1581/ UL 1666 |
| 불화성 (LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
