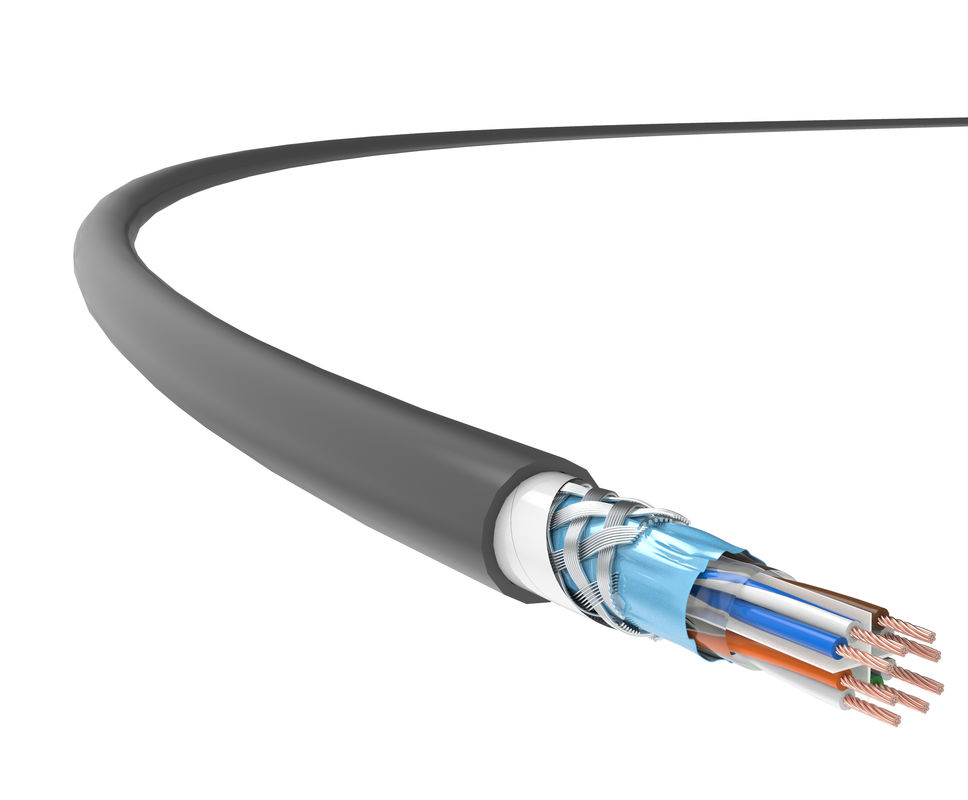

Cat 6 케이블, Cat 6 네트워크 케이블, Cat 6 이더넷 케이블, SFTP Cat 6 케이블 애플리케이션
가교된 저연 무할로겐 케이블은 우수한난연성의 장점과 함께높은 과부하 용량, 큰 전류 용량 및 절연 저항, 고층 건물, 호텔, 쇼핑몰, 스포츠 경기장, 교통 허브, 엔터테인먼트 장소 및 화재에 노출되면높은 난연성, 낮은 연기 제로 할로겐, 무독성, 비부식성 가스.
제품 특징
특수 가교된 LSZH 난연성 재킷은 다음과 같은 장점이 있습니다.높은 과부하 용량, 큰 전류 용량 및 절연 저항, 긴 수명, 환경 보호 및 보안, 화재에 노출되었을 때 무독성 및 비부식성 가스인 LSZH만 생성할 수 있도록 합니다.
응용 표준
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
기술적 세부 사항
전송 성능 | Cat.6 | TC | |||||
주파수(MHz) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
IL 감쇠(dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
근단 누화 감쇠(NEXT, dB) | 94 | 92.4 | 90.5 | 87.9 | 78.8 | 74.9 | 62.4 |
NEXT 전력 및 PS NEXT(dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
ACR-F 전력 및 PS ACR-F(dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
반사 손실(RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
물리적 사양 | |
도체 크기(공칭 값) |
4×2× (7*0.2mm) (AWG24)
|
케이블 외경(공칭 값) |
9.0mm
|
무게(305m, 패키지 포함, 명목 가치) |
22kg
|
전기적 특성 | |
DC 저항 (20℃ ) |
93.8Ω/km
|
지구 용량 | ≦ 5.6nF/100m(@1kHz) |
100MHz 특성 임피던스 |
100Ω±30Ω
|
가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
기계적 성질 | |
압출 방지 능력 | 1000N/10cm |
충격 방지 용량 | ≥ 10배 |
설치 온도 범위 | -0℃ ~+40℃ |
작동 온도 범위 | -20℃ ~+75℃ |
가연성(LSZH) | |
난연성(단선의) | GB/T 18380.12(IEC 60332-1-2) |
난연성(다발 와이어의)
|
GB/T 18380.35(IEC 60332-3-24)
|
연기 밀도 | GB/T 17651(IEC 61034-1/-2) |
위험한 할로겐 가스 | GB/T 17650.1/.2(IEC 60754-1/-2) |
