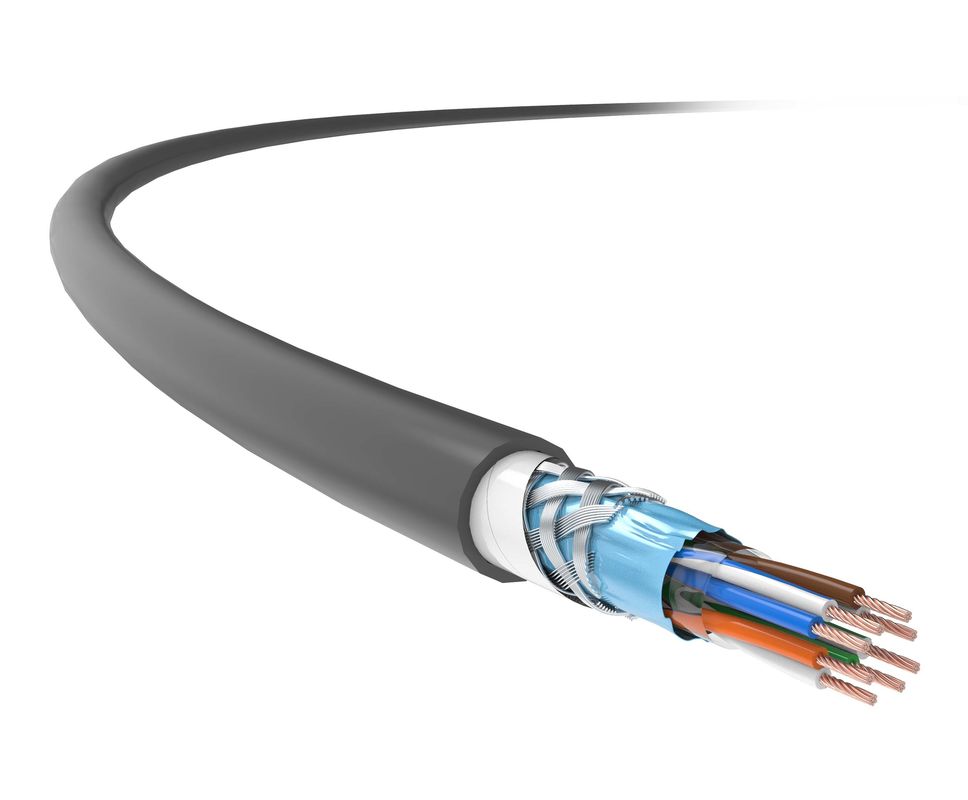

제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: SFTP-24-5E-4P
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
카테고리 5e SF/UTP |
재킷: |
교차 결합 LSZH |
폴리에스터 벨트: |
PET |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
22 AWG |
드레인 와이어: |
아니 |
립 코드: |
아니 |
종류: |
카테고리 5e SF/UTP |
재킷: |
교차 결합 LSZH |
폴리에스터 벨트: |
PET |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
22 AWG |
드레인 와이어: |
아니 |
립 코드: |
아니 |
카트 5E 소프트 케이블, SFTP 카트 5E 케이블, 카트 5E 네트워크 케이블, 22 AWG 애플리케이션
횡단 연결, 낮은 연소 제로 알로겐 케이블탁월한 방화 저항성, 그리고높은 과부하 용량, 큰 압파시티 및 단열 저항, 높은 건물, 호텔, 쇼핑몰, 스포츠 경기장, 교통 요충지, 엔터테인먼트 장소 및 화재에 노출되는 것이높은 화염 retardant, 낮은 연소 제로 알로겐, 무독성, 부식성 가스.
이것은 특히철도 통행 PIS 시스템국가적 상대적 표준에 따라 교차 연결 케이블의 사용에 있어서 우선 순위를 부여해야 합니다.
TC의 횡단 연결된, 저연소 제로 할로겐, 불 retardant stranded, 보호 케이블은 관련 국가 표준에 완전히 일치합니다.
제품 특성
TC의 카테고리 5e, 22 AWG, 이중 보호, 횡단 연결, LSZH, 불 retardant, 실내, 4 쌍 케이블 투입쌍 및 그룹 트위스트 기술, 채택크로스 스플라인, 구리망 톱니, 밀도가 80% 이상, 그리고전체 알루미늄 필름 보호막;2쌍의 케이블이 투자하는 동안스타 쿼드 기술,금속망 톱니 85% 이상 밀도.
특수 횡단 연결, LSZH, 불 retardant 자켓은 다음과 같은 장점이 있습니다높은 과부하 용량, 큰 ampcity 및 단열 저항, 긴 수명, 환경 보호 및 안전불에 노출되면 LSZH, 무독성 및 부식성 가스만을 생성 할 수 있음을 보장합니다.
한편, 케이블은 지원전력 이더넷 (POE/POE+).
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 5E | TC | |||||
| 주파수 (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL 저하 (dB/100M) | 3.9 | 5.8 | 8.1 | 10.1 | 15.4 | 20 | 21.5 |
| Near End Crosstalk Attenuation (NEXT, dB) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
| NEXT 전력 및 PS NEXT (dB) | 80.3 | 82.4 | 62.9 | 58.3 | 57.9 | 49.3 | 46 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 81.6 | 80.9 | 75.6 | 65.6 | 63.7 | 59 | 55.8 |
| ACR-F 전력 및 PS ACR-F (dB) | 79.8 | 78.1 | 72.6 | 66.7 | 58 | 53.6 | 50.9 |
| 회전 손실 (RL, dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2× (19*0.16mm) (AWG22)
|
| 케이블 외 지름 (명용) 값) |
70.0mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
22kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
145Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 55dB ((30-100MHz)
|
| 지연 스키브 | 45ns/100m |
| NVP |
65%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
28mm
|
| 최소 굽기 반지름 (정적) |
56mm
|
| 최대 설치 전압 |
100N
|
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 | -40°C ~ +80°C |
| 불화성 (LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
|
방화 저항성 (집합된 와이어)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
