제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: TCHR3310CL
지불과 운송 용어
전력 범위: |
10-25kVA |
운영 방법: |
3 in 3 out/ 3 in single out, 온라인 이중 변환 |
입력 역률: |
＞ 0.99 |
출력 역률: |
1 |
화면: |
6.5인치 LCD 대형 컬러 스크린 |
입력 주파수: |
50/60Hz |
출력 정격 주파수: |
50/60Hz |
통신 인터페이스: |
RS232, RS485, 드레이 접점, 배터리 콜드 스타트 |
전력 범위: |
10-25kVA |
운영 방법: |
3 in 3 out/ 3 in single out, 온라인 이중 변환 |
입력 역률: |
＞ 0.99 |
출력 역률: |
1 |
화면: |
6.5인치 LCD 대형 컬러 스크린 |
입력 주파수: |
50/60Hz |
출력 정격 주파수: |
50/60Hz |
통신 인터페이스: |
RS232, RS485, 드레이 접점, 배터리 콜드 스타트 |
제품 응용
TCHR33 시리즈 랙은 UPS가 넓게 정부, 금융, 통신, 교육, 교통, 일기 예보, 라디오와 텔레비전, 산업적이고 상업적 세제, 의료 서비스, 에너지와 전기와 다른 분야에서 사용된다는 것을 개시했습니다.
전원 / 처리 방식의 범위
밖에 단일에서 3 out/ 3에서 10-25kVA, 3, 온라인으로 2차 변환
제품 특징

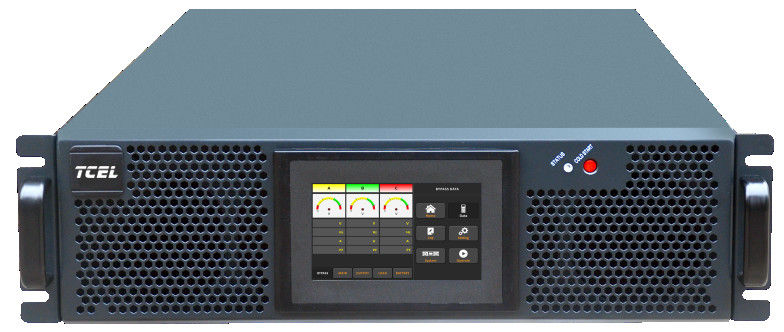

TCHR 일련 온라인 래크 마운트 방식 UPS는 10-25 kVA의 정격 전력과 1, 3 Ｕ 키의 입력 역율과 시스템이 - 수정, 인버터, 정적 우회, 충전기, 배터리 컨버터, 제어와 현황 디스플레이 광 유니트를 포함하여 - 모두 개별 소자와 관련된 채로, 3상과 단상 교류식 생산과 호환 가능합니다. 그것의 제어판과 민감한 터미널은 사용과 신뢰성이 용이하도록, 방진포에서 설계됩니다. 그것은 현대의 데이타 센터에 이상적입니다.
그것의 결점 자가 진단과 자기 보호 기능은 유지를 가속하고 단순화합니다. 오토-스위칭 부유물 충전기로, 그것은 또한 RS232/SNMP 감시 포트를 제공합니다. 그것의 감시 소프트웨어는 전력 이벤트를 로깅하고, 다양한 망 도형을 제공하고, 리모콘과 관리를 달성하기 위해, TCP / IP 프로토콜을 지원합니다.
DSP 완전한 디지털 제어 기술을 기반으로, 제어 회로는 단순화되고, 더 높은 유연성과 신뢰성을 획득합니다. 단락 회로, 과부담, 과열, 출력 과전압 보호와 전류 제한 기술의 덕택으로, 시스템은 더 안정하게 운영합니다. 게다가, 전력 소자는 더 믿을 수 있는 오퍼레이션을 위한 더 스페이스 캐패시티를 획득합니다.
짜맞춘 EMC 필터와 듀얼 낙뢰 보호는 부하전력을 위해 그것을 더 안전하게 하고, 높은 입력 역율이 그리드 오염을 감소시키고, ROHS 순응성이 클래스 B 전자파 적합성의 높은 기준을 충족시킨다고 요구됩니다.
그것은 운영 효율성 최고 95%까지 또는 많 으로, 소비를 감소 에너지를 위해 가능한 배전과 ECO 방식의 최적의 질을 제공합니다. 그것의 현명한 선풍기는 소음과 저장 에너지 소비를 감소시키기 위해 속도에 조정할 수 있습니다. 고출력 밀도는 더 적은 스페이스를 커버하고 더 가동 효율을 향상시키는 것을 가능하게 합니다.
랙은 표준 서버 랙에 적합하여 그것이 쉽게 서버와 통합할 수 있다는 것을 개시했습니다. 사용자 친화적인 인터페이스와 6.5 인치 LCD 터치스크린으로, 그것은 3/3과 3/1 시스템으로 적합한 풍부한 정보를 자랑합니다.
출력 전원은 요소는 1이고 15%가 공통 보다 더 높습니다. 필요할 때 비상전원이 이용 가능하기 위해 그것은 전원 켬에 배터리와 저온 시동을 지원합니다. 그것의 높은 입력 역율은 0.99 이상입니다.
매우 직관적 그래픽과 다양한 아이콘 이미지는 특징적으로 드러내집니다, 특히 전지 감시기가 조화시킵니다. 전지 성능 막대 그래프는 그 용량 비율 변화에 응하여 다른 색에서 나타납니다.
기술적 세부사항
| 모델 | TCHR3310CL | TCHR3315CL | TCHR3320CL | TCHR3325CL | |
| 능력 | 10kVA | 15kVA | 20kVA | 25kVA | |
| 주 입력 | 단말 접속 | 3상 + 엔 + PE | |||
| 입력 전압 | 380/400/415VAC (라인 간) | ||||
| 입력 주파수 | 50/60Hz | ||||
| 역율 | >0.99 | ||||
| 전류일그러짐 금리 | THDi<4% (100% 선형 부하) | THDi<3% (100% 선형 부하) | |||
| 전압의 범위 | 304-478Vac 전부하에 있는 (라인 간) ; 100%부터 75%까지 304V-228Vac (라인 간) 선 부담 경감 |
||||
| 전압의 주파수 | 40-70Hz | ||||
| 배터리 | 배터리의 전압 | ±240VDC (조정할 수 있는 32-44 셀) | |||
| 충전용 전원 | 20%* 유효 전력 (맥스) | ||||
| 전압 정확도를 고발하기 | 1% | ||||
| 우회 | 우회의 전압 | 380V/400V/415V (라인 간) | |||
| 전압의 범위 | 조정할 수 있는, 디폴트 - 20%-+15% 상한 :+10%, +15%, +20%, +25% 하한 :-10%, -15%, -20%, -30%, -40% |
||||
| 우회의 주파수 범위 | 조정할 수 있는 50/60Hz (정격 전력) :±1Hz, ±3Hz, ±5Hz | ||||
| 출력 | 정격 출력 전압 | 380/400/415VAC (라인 간) | |||
| 정격 주파수 | 50/60Hz | ||||
| 출력 전원 요인 | 1 | ||||
| 전압 정확도 | ±1.0% | ||||
| 출력 동특성 응답 | <5% (20%-80%-20% 로드 0% 단계) | ||||
| 동적 회복 타임즈 지 | <30ms (0%-100%-0% 부하 단계) | ||||
| 생산량 전체 고조파 왜곡 | <1% (선형 부하), <5.5% (비선형 부하) | <1.5% (선형 부하), <6% (비선형 부하) | |||
| 인버터 과부하 | 1 시간 뒤에 우회하기 위한 110% 전송 ; 10 분 뒤에 우회하기 위한 125% 전송 ; 1 분 뒤에 우회하기 위한 150% 전송 ; 200명의 부인 뒤에 우회하기 위한 > 150% 전송 |
||||
| 주파수 정확도 | 0.10% | ||||
| 추적의 범위 | 조정할 수 있, ±0.5Hz-±5Hz, 채무 불이행 ±3Hz | ||||
| 추적의 속도 | 조정할 수 있는, 0.5Hz/S-±3Hz/S, 채무 불이행 0.5Hz/S | ||||
| 피크 비율 | 3:01 | ||||
| 3상 정확도 | 120' ±0.5' | ||||
| 시스템 | 주요 모드의 효율 | >95% | >95.5% | ||
| 배터리 모드 | >94.5% | >95% | |||
| 스크린 | LCD+LED+ 색 터치스크린 | ||||
| 보호 등급 | IP20 | ||||
| 통신 인터페이스 | RS232, RS485, 화물 자동차 접촉, 배터리 저온 시동 | ||||
| 작업 환경 | 0-40C (작동 온도) ; -25C~70C (저장 온도) ; 0-95% (비결노 상태) | ||||
| 소음 (dB) / Ｍ | 65dB@100% 로드, 62dB@45% 로드 | ||||
| 선택 | SNMP 카드, 법인 카드, 경감 보호 | SNMP 카드, 법인 카드, 경감 보호, LBS | |||
| 사이즈 (W*D*H) (밀리미터) | 485*750*130 | 485*750*130 | |||
| 체중 (킬로그램) | 25 | 30 | |||
