제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: TCRM060/10X
지불과 운송 용어
전원의 범위: |
10-90kVA |
처리 방식: |
3 in 3 out, 3 in 싱글 아웃, 1 in-1 out, 온라인 이중 변환 |
입력 역율: |
＞ 0.99 |
출력 전원 요인: |
1 |
화면: |
9인치 컬러 터치스크린 |
입력 주파수: |
50/60 Hz |
출력 정격 주파수: |
50/60 Hz |
통신 인터페이스: |
RS232, RS485, 건식 접점, SNMP 카드(옵션), 비상 종료 |
전원의 범위: |
10-90kVA |
처리 방식: |
3 in 3 out, 3 in 싱글 아웃, 1 in-1 out, 온라인 이중 변환 |
입력 역율: |
＞ 0.99 |
출력 전원 요인: |
1 |
화면: |
9인치 컬러 터치스크린 |
입력 주파수: |
50/60 Hz |
출력 정격 주파수: |
50/60 Hz |
통신 인터페이스: |
RS232, RS485, 건식 접점, SNMP 카드(옵션), 비상 종료 |
제품 사용

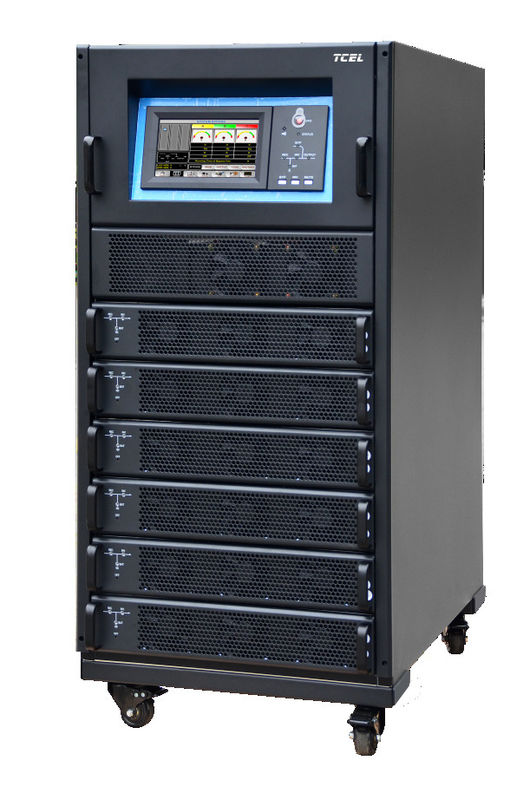

TCRM 시리즈 모듈형 UPS 전력, 산업 선도, 전원 디지털 전력 분배 제품, 전력 전자 및 자동 제어에서 가장 진보 된 기술을 수집,따라서 전력 신뢰성에서의 획기적인 개선으로 이어집니다., 필수 장비의 가용성 및 유지보수.
전통적인 타워 타입의 기술적 특징과 현대적인 모듈형 서버 룸의 필요성을 통합하여 모듈형 설계와 시스템의 높은 신뢰성을 보장합니다.
전력 범위 / 작업 방법
10-90kVA, 3중 3출력, 3중 1출력 (TCRM020/10X, TCRM040/10X, TCRM060/10X), 온라인 이중 변환
제품 특성
TCRM 시리즈 모듈형 UPS 전력 분배는 전력 모듈에 소프트웨어와 하드웨어를 모두 가지고 있으며 시스템을 보호합니다. 전압, 전류의 문제가 발생할 경우,열 성능 및 단회로 발생, 시스템 전체의 안전과 신뢰성을 보장하기 위해 신속하고 효율적인 보호가 제공될 수 있습니다.
32비트 고속 DSP 디지털 제어로 통신 시스템은 가장 진보 된 CAN-BUS 기술을 도입하여 성능을 더 안정적이고 안전하게 만듭니다.
TCRM 시리즈 모듈형 UPS는 IGBT 모듈의 통합 패키지를 갖추고 있으며, 핵심 장치의 신뢰성을 크게 향상시킵니다.그것은 분리 IGBT 병렬 접근에 의해 발생하는 불균형 흐름과 전압 스트레스를 피합니다, 그리고 그것의 독특한 격리 유관 설계는 환경에 대한 적응력을 크게 향상시킵니다.
각 전원 모듈에는 별도의 디지털 고전력 충전기가 내장되어 있으며, 충전 용량의 20%를 공급합니다. 충전 및 방출 회로는 DSP 디지털 제어입니다.우수한 배터리 관리와 배터리 수명 연장.
입력 전력 인수는 0이 넘습니다.99, 입력 하모닉은 3% 미만이고 전체 효율은 95% 이상이며, 스마트 스림 기능은 전체 UPS의 효율을 효과적으로 향상시킵니다.
SNMP 네트워크 관리 카드는 네트워크를 통해 UPS 시스템의 원격 모니터링 및 제어 및 일치하는 원격 제어 상자를 통해 여러 장치의 동시 원격 모니터링을 허용.
그것은 단지 몇 분 안에 유지되고 프로그램을 수동으로 설정 할 필요 없이 모듈 ID의 자율적인 식별을 채택합니다. 중요한 파형 기록은 오류 분석에 편리합니다.
이 시스템은 배터리를 켜고 냉동 시작으로 제공됩니다 (20 kVA/25 kVA/30 kVA/45 kVA/50 kVA 전원 모듈).
모니터링 및 정적 바이패스 모듈은 열 교환이 가능하며 각 전원 모듈은 단일 포인트 고장을 피하기 위해 자동 제어 및 자동 작동됩니다.
| 모델 | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
| 용량 | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| 주요 입력 | 터미널 연결 | 3단계 + N + PE | |||||
| 입력 전압 | 380/400/415VAC (선-선) 220/230/240VAC (단계 전압) | ||||||
| 입력 주파수 | 50/60Hz | ||||||
| 전력 요인 | >0.99 | ||||||
| 현재 왜곡률 | THDi < 4% | ||||||
| 전압 범위 | 304-478Vac (라인-라인) 완전 부하에서; 304V-228Vac (라인-라인) 선형 해상화 100%에서 75% | ||||||
| 전압 주파수 | 40~70Hz | ||||||
| 배터리 | 배터리 전압 | ±240VDC (32-44 셀 조절) | |||||
| 충전 전력 | 20%* 액티브 파워 | ||||||
| 충전 전압 정확성 | ± 1% | ||||||
| 바이패스 | 바이패스 전압 | 380V/400V/415V (선-선), 220V/230V/240V (단계 전압) | |||||
| 전압 범위 | 부채 -20%-+15%; -40%-+25% 선택 | ||||||
| 과부하 용량 | 125% 장기 작동; 130% 10분 지속 150% 1분 동안; 150% > 300ms 로드 |
110% 장기 작동 110% <부하 < 130% 10분 동안 지속됩니다. 130% < 부하 < 150% 1분 동안 지속됩니다. 150% > 300ms 가량 지속되는 부하 |
|||||
| 출력 | 가등식 출력 전압 | 380/400/415VAC (선-선); 220/230/240VAC (단계 전압) | |||||
| 등급 주파수 | 50/60Hz | ||||||
| 출력 전력 요인 | 1 | ||||||
| 전압 정확성 | 10.50% | ||||||
| 출력 동적 반응 | < 5% (20~80%~20% 부하 단계) | ||||||
| 동적 회복 시간 | <20ms (0%-100%-0% 부하 단계) | ||||||
| 출력 총 하모닉 왜곡 | <1% (선형 부하), <5.5% (무선형 부하) | ||||||
| 인버터 과부하 | 102%의 장시간 작동; 110%가 1시간 후에 우회로 이동; 125%가 10분 후에 우회로 이동; 150%가 1분 후에 바이패스로 이동; 200ms 후에 150%가 바이패스로 이동 |
||||||
| 주파수 정확성 | 00.10% | ||||||
| 추적 범위 | 조절 가능, ±0.5Hz-±5Hz, 기본 ±3Hz | ||||||
| 추적 속도 | 조절 가능, 0.5Hz/S-±3Hz/S, 기본 0.5Hz/S | ||||||
| 피크 비율 | 3:01 | ||||||
| 3단계 정확성 | 120°±0.5° | ||||||
| 시스템 | 효율성 | 메인 모드: 최대 95%; 경제 모드: 98%; 배터리 모드: 94.5% | |||||
| 화면 | LCD + LED + 컬러 터치 스크린, 9인치 | ||||||
| 언어 | 중국어, 전통 중국어, 영어, 러시아어, 이탈리아어, 스페인어, 독일어 | ||||||
| 보호 등급 | IP20 | ||||||
| 통신 인터페이스 | RS232, RS485, 건조 접촉, SNMP 카드 (선택), 비상 종료 | ||||||
| 배선 방법 | 후면 및 아래면 배선, 선택 | 하향 전선 | 후면 및 아래면 배선, 선택 | 하향 전선 | |||
| 작업 환경 | 0-40°C (근무 온도) · -25°C~70°C (저장 온도) · 0-95% (집화 없이) | ||||||
| 소음 (dB) /m | <56dB | ||||||
| 캐비닛 종류 | 2모듈의 캐비닛 | 4모듈의 캐비닛 | 6모듈의 캐비닛 | 2모듈의 캐비닛 | 3모듈의 캐비닛 | 6모듈의 캐비닛 | |
| 크기 (W*D*H) (mm) | 주체 | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
| 본체 (서버 랙에 넣습니다) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
| 모듈 | 436*590*85mm (2U) | ||||||
| 무게 (kg) | 주체 (모듈과 함께) | 73kg | 113kg | 175kg | 73kg | 119kg | 175kg |
| 모듈 | 15.3kg (PM10X) | 15.5kg (PM15) | |||||
