제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: TRM060/20
지불과 운송 용어
전원의 범위: |
20~200kVA |
처리 방식: |
3 in 3 out, 온라인 더블 컨버전 |
입력 역율: |
＞ 0.99 |
출력 전원 요인: |
0.9 |
입력 주파수: |
50/60 Hz |
출력 정격 주파수: |
50/60 Hz |
보호 등급: |
IP20 |
통신 인터페이스: |
RS232, RS485, 건식 접점, SNMP 카드(옵션), 비상 종료 |
전원의 범위: |
20~200kVA |
처리 방식: |
3 in 3 out, 온라인 더블 컨버전 |
입력 역율: |
＞ 0.99 |
출력 전원 요인: |
0.9 |
입력 주파수: |
50/60 Hz |
출력 정격 주파수: |
50/60 Hz |
보호 등급: |
IP20 |
통신 인터페이스: |
RS232, RS485, 건식 접점, SNMP 카드(옵션), 비상 종료 |
제품 사용

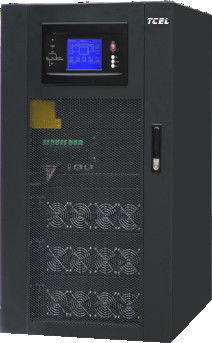

TRM 시리즈 모듈형 UPS 전력, 산업 선도, 전원 디지털 전력 분배 제품, 전력 전자 및 자동 제어에서 가장 진보 된 기술을 수집,따라서 전력 신뢰성에서의 획기적인 개선으로 이어집니다., 필수 장비의 가용성 및 유지보수.
전통적인 타워 타입의 기술적 특징과 현대적인 모듈형 서버 룸의 필요성을 통합하여 모듈형 설계와 시스템의 높은 신뢰성을 보장합니다.
정부, 금융, 통신, 교육, 교통, 기상학, 라디오 및 텔레비전, 산업 및 상업 세금, 의료, 에너지 및 전기,그리고 다른 부문.
전력 범위 / 작업 방법
20~200kVA, 3중3 출력, 온라인 이중 변환
제품 특성
| 모델 | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
| 용량 | 60kVA | 120kVA | 200kVA | |
| 주요 입력 | 터미널 연결 | 3단계 + N + PE | ||
| 입력 전압 | 380/400/415VAC (선-선) | |||
| 입력 주파수 | 50/60Hz | |||
| 전력 요인 | >0.99 | |||
| 현재 왜곡률 | THDi<3% (100% 선형 부하) | |||
| 전압 범위 | 304-478Vac (라인-라인) 풀 로드; 304V-228Vac (라인-라인) 선형 해상화 100%에서 75% | |||
| 전압 주파수 | 40~70Hz | |||
| 배터리 | 배터리 전압 | ±240VDC (32-44 셀 조절) | ||
| 충전 전력 | 20%* 액티브 파워 | |||
| 충전 전압 정확성 | ± 1% | |||
| 바이패스 | 바이패스 전압 | 380V/400V/415V (선-선) | ||
| 전압 범위 | -20% - +15% | |||
| 바이패스 주파수 범위 | 50/60Hz (등급 주파수) ±1Hz, ±3Hz, ±5Hz | |||
| 출력 | 가등식 출력 전압 | 380/400/415VAC (선-선) | ||
| 등급 주파수 | 50/60Hz | |||
| 출력 전력 요인 | 0.9 | |||
| 전압 정확성 | ±1.0% | |||
| 출력 동적 반응 | < 5% (20~80%~20% 부하 단계) | |||
| 동적 회복 시간 | <20ms (0%-100%-0% 부하 단계) | |||
| 출력 총 하모닉 왜곡 | <1% (선형 부하), <5.5% (무선형 부하) | |||
| 인버터 과부하 | 110%가 1시간 후에 바이패스로 이동하고 125%가 10분 후에 바이패스로 이동합니다. 150%가 1분 후에 바이패스로 이동; 200ms 후에 150%가 바이패스로 이동 |
|||
| 주파수 정확성 | 00.10% | |||
| 추적 범위 | 조절 가능, ±0.5Hz-±5Hz, 기본 ±3Hz | |||
| 추적 속도 | 조절 가능, 0.5Hz/S-±3Hz/S, 기본 0.5Hz/S | |||
| 피크 비율 | 3:01 | |||
| 3단계 정확성 | 120°±0.5° | |||
| 시스템 | 효율성 | 정상 모드:95% 경제 모드:99% | ||
| 배터리 모드 | 95% | |||
| 화면 | LCD + LED, 터치 스크린 + 키보드 | |||
| 보호 등급 | IP20 | |||
| 통신 인터페이스 | RS232, RS485, 건조 접촉, SNMP 카드, 생성기 인터페이스 | |||
| 작업 환경 | 0-40°C (근무 온도) · -25°C~70°C (저장 온도) · 0-95% (집화 없이) | |||
| 소음 (dB) /m | <66dB | |||
| 옵션 | SNMP 카드, 번개 보호, 배터리 온도 보상, SMS 경보, 먼지 망, 이중 입력 장치, 지진 조립 | |||
| 캐비닛 종류 | 3모듈의 캐비닛 | 6모듈의 캐비닛 | 10모듈의 캐비닛 | |
| 크기 (W*D*H) (mm) | 주체 | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| TCPM20 모듈 | 440*590*134 | |||
| 무게 (kg) | 주체 (모듈과 함께) | 171kg | 277kg | 399kg |
| TCPM20 모듈 | 22kg | |||
