제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: U/FTP-11-6A-4P-V1
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
카트 6A U/FTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
단열재: |
HDPE |
화재 등급 CM/CMR: |
UL 1581/UL 1666 |
립 코드: |
그래요 |
드레인 와이어: |
그래요 |
길이: |
305m/상자 |
종류: |
카트 6A U/FTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
단열재: |
HDPE |
화재 등급 CM/CMR: |
UL 1581/UL 1666 |
립 코드: |
그래요 |
드레인 와이어: |
그래요 |
길이: |
305m/상자 |

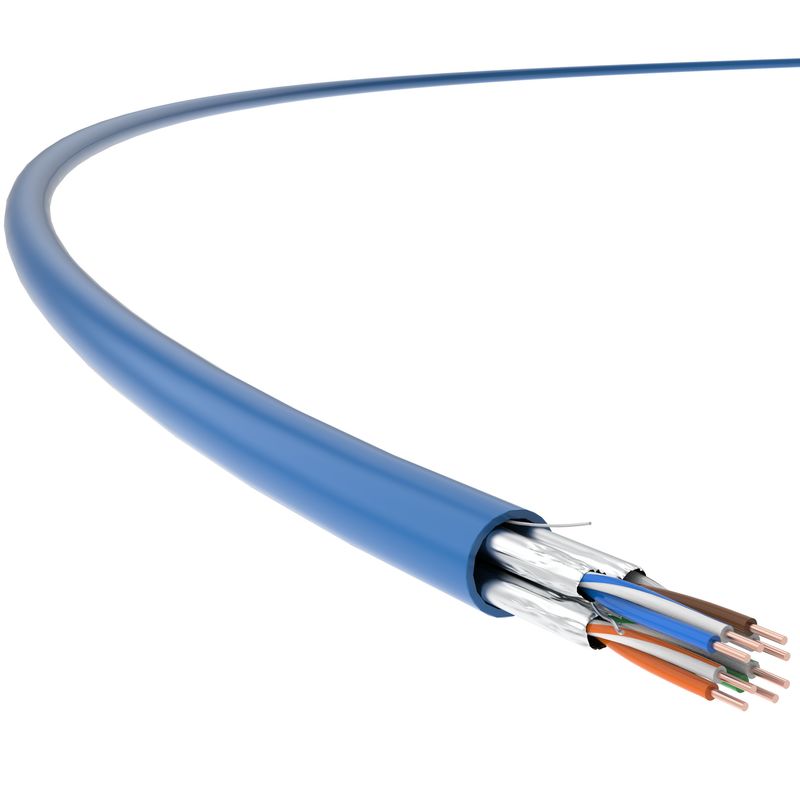

CAT 6A 케이블, CAT 6A 네트워크 케이블, CAT 6A 이더넷 케이블, FTP CAT 6A 케이블 애플리케이션
수평 케이블링에 적용될 수 있습니다. 통신 케이블링 시스템의 일부분으로, 작업 영역의 통신 소재에서 유통실의 패치 패널까지 확장됩니다.그리고 사용자 통신 소지점에서 패치 패널까지 이어지는 주거용 케이블.
TC의 U/FTP-11 시리즈, 실내 Cat 6A 보호 케이블 시스템은,테스트 주파수 최대 600MHZ, 다른 카테고리 6A 케이블보다 높습니다.산업 표준 500MHz, 특히 데이터 센터의 서버, 스위치, 패치 패널 및 기타 장치를 연결하는 데 유용하며, 대역폭 구조 케이블 시스템도 유용합니다.
그 동안, 그것은 지원전력 이더넷 (POE/POE+).
제품 특성
TC의 카트 6, 23 AWG, U/FTP 보호 된 실내 케이블은 우수한각 쌍의 알루미늄 필름 보호막, GB/T 18015.5 (IEC 61156-5) 표준에 명시된 매개 변수를 초과하는 Attenuation, NEXT 및 ANEXT를 포함한 기술적 지표를 크게 향상시키기 위해 최적화되었습니다.
특히 유용합니다.일부 가혹한 전자기 환경에서고속 안정적인 케이블 전송이 필요한 경우
동시에 데이터 센터의 높은 전송과 새로운 건물의 구조화된 구조화된 케이블에 대한 요구 사항에 대응합니다.
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 6A | TC | |||||
| 주파수 (MHz) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
| IL 저하 (dB/100M) | 3.5 | 3.8 | 8.4 | 11.2 | 17.8 | 19.4 | 23.1 |
| Near End Crosstalk Attenuation (NEXT, dB) | 101.1 | 104.7 | 105.3 | 103.2 | 110.4 | 95.6 | 96.6 |
| NEXT 전력 및 PS NEXT (dB) | 98.2 | 99.3 | 100.3 | 99.1 | 102.8 | 93.2 | 92.6 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F 전력 및 PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| 회전 손실 (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.57 (AWG23)
|
| 케이블 외 지름 (명용) 값) |
7.5mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
21kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
930.8Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 지연 스키브 | 25ns/100m |
| NVP |
69%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
30mm
|
| 최소 굽기 반지름 (정적) |
60mm
|
| 최대 설치 전압 | 100N |
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 | -20°C ~ +75°C |
| 불화성 (PVC) | |
| PVC 방화 저항성 |
GB/T 18380.12 (IEC 60332-1-2)
|
| 화재 등급 CM |
UL 1581/ UL 1666
|
| 불화성 (LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
| 방화 저항성 (집합된 와이어) | GB/T 18380.35 (IEC 60332-3-24) |
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
