제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: SFTP-11-6A-4P-V1
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
카테고리 6A SF/UTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
드레인 와이어: |
아니 |
크로스 스플라인: |
PE |
단열재: |
HDPE |
PVC 화염 저항: |
GB/T 18380.12(IEC 60332-1-2) |
길이: |
305m/상자 |
종류: |
카테고리 6A SF/UTP |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
23AWG |
드레인 와이어: |
아니 |
크로스 스플라인: |
PE |
단열재: |
HDPE |
PVC 화염 저항: |
GB/T 18380.12(IEC 60332-1-2) |
길이: |
305m/상자 |
CAT6A 케이블, CAT6A 네트워크 케이블, CAT6A 이더넷 케이블, SFTP CAT6A 애플리케이션
수평 케이블링에 적용될 수 있습니다. 통신 케이블링 시스템의 일부분으로, 작업 영역의 통신 소재에서 유통실의 패치 패널까지 확장됩니다.그리고 사용자 통신 소지점에서 패치 패널까지 이어지는 주거용 케이블.
TC의 SFTP-11 시리즈, 실내 카트 6A 이중 보호 케이블 시스템은테스트 주파수 최대 600MHZ, 산업 표준인 500MHz의 다른 카트 6A 케이블보다 높습니다.
그 동안, 그것은 지원10G Base-T 애플리케이션 및 파워 오버 이더넷 (POE/POE+).
제품 특성

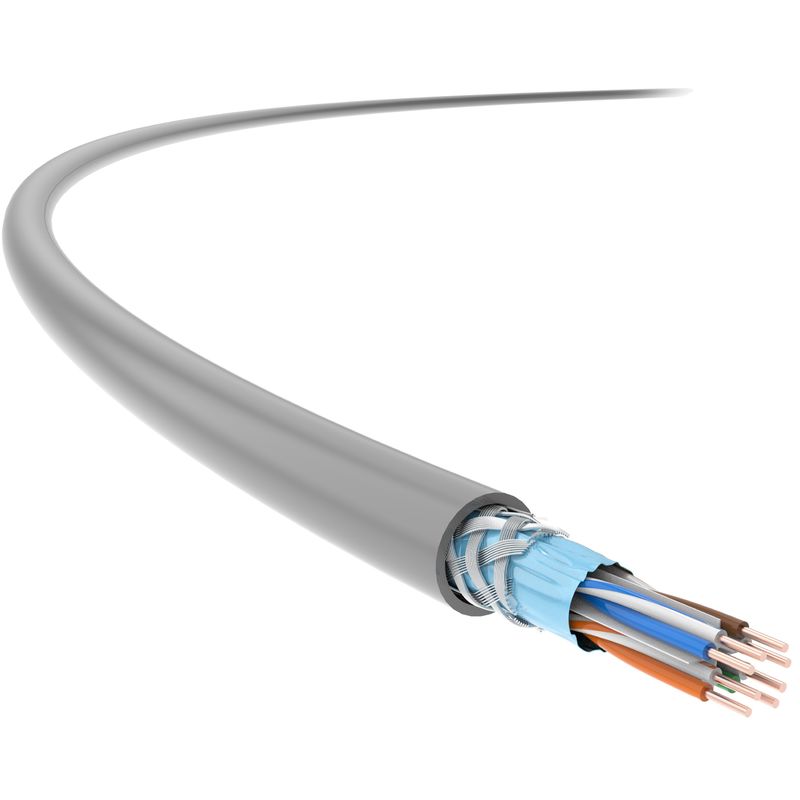

TC의 카트 6A, 23 AWG, 4 쌍, SF/UTP 이중 보호 실내 케이블을 채택크로스 타입 스플라인, 구리 망 트레이드 및 전체 알루미늄 포일 보호, GB/T 18015.5 (IEC 61156-5) 표준에 명시된 매개 변수를 초과하는 Attenuation, NEXT 및 ANEXT를 포함한 기술적 지표를 크게 향상시키기 위해 최적화되었습니다.
특히 일부에서 유용합니다.가혹한 전자기 환경고속 안정적인 케이블 전송이 필요한 경우
동시에 데이터 센터의 높은 전송과 새로운 건물의 구조화된 구조화된 케이블에 대한 요구 사항에 대응합니다.
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 6A | TC | |||||
| 주파수 (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| IL 저하 (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 32 | 42.4 | 49.4 |
| Near End Crosstalk Attenuation (NEXT, dB) | 92.1 | 98.7 | 89 | 93.1 | 77.4 | 73.6 | 75.6 |
| NEXT 전력 및 PS NEXT (dB) | 90.4 | 89.1 | 85.4 | 88.6 | 73.9 | 69.8 | 70.2 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F 전력 및 PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| 회전 손실 (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.57 (AWG23)
|
| 케이블 외 지름 (명용) 값) |
80.2mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
21kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
930.8Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±20Ω
|
| 가로 변환 손실 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 지연 스키브 | 25ns/100m |
| NVP |
69%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
33mm
|
| 최소 굽기 반지름 (정적) |
66mm
|
| 최대 설치 전압 |
100N
|
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 | -20°C ~ +75°C |
| 불화성 (PVC) | |
| PVC 방화 저항성 | GB/T 18380.12 (IEC 60332-1-2) |
| 화재 등급 CM | UL 1581/ UL 1666 |
| 불화성 (LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
| 방화 저항성 (집합된 와이어) | GB/T 18380.35 (IEC 60332-3-24) |
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
