Cat 6A 케이블, CAT6A 네트워크 케이블, FTP CAT6A 케이블, CAT 6A 이더넷 케이블 적용
TC의 FTP-11 시리즈, 실내 Cat 6A 차폐 케이블링 시스템은최대 600MHZ의 테스트 주파수, 업계 표준 500MHz의 다른 Cat 6A 케이블보다 높습니다.
그동안 지원10G Base-T 애플리케이션 및 PoE/POE+(Power Over Ethernet).
제품 특징

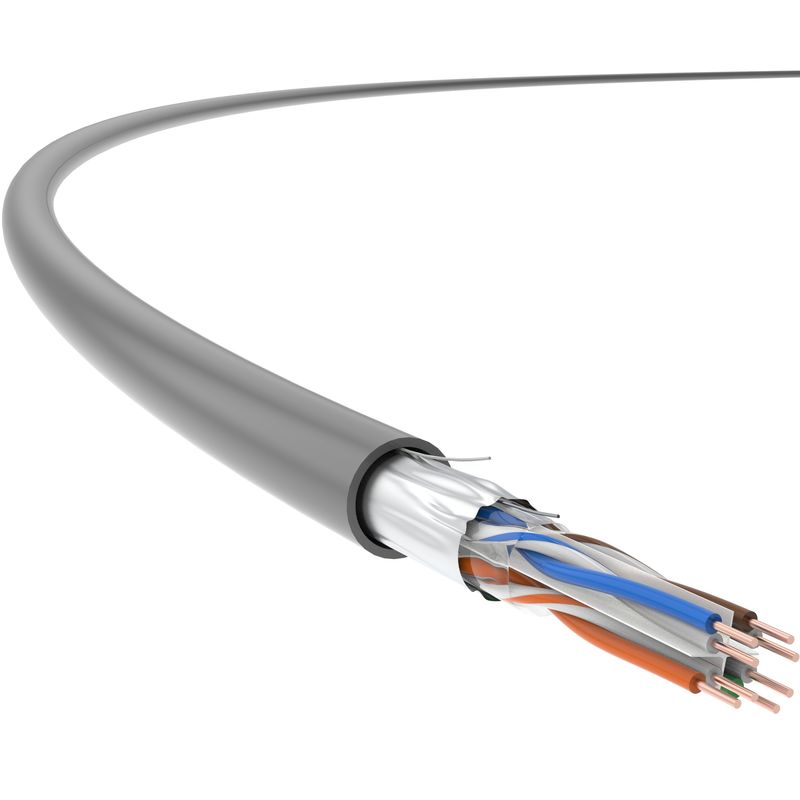

TC의 Cat 6A, 23 AWG, 4-pair, U/FTP 차폐 실내 케이블은크로스 타입 스플라인 및 전체 알루미늄 호일 실드, GB/T 18015.5(IEC 61156-5) 표준에 지정된 매개변수를 초과하는 감쇠, NEXT 및 ANEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
특히 일부에서 유용합니다.열악한 전자기 환경빠르고 안정적인 케이블 전송이 필요한 곳.
응용 표준
GB/T 18233(ISO/IEC 11801);GB 50311
기술적 세부 사항
전송 성능 | Cat.6A | TC | |||||
주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
IL 감쇠(dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
근단 누화 감쇠(NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT 전력 및 PS NEXT(dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F 전력 및 PS ACR-F(dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
반사 손실(RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
물리적 사양 | |
도체 크기(공칭 값) |
4×2×0.57(AWG23)
|
케이블 외경(공칭 값) |
7.3mm
|
무게(305m, 패키지 포함, 명목 가치) |
18kg
|
전기적 특성 | |
가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
지연 스큐 | 25ns/100m |
NVP |
69%
|
PoE(Power Over Ethernet) | IEEE 802.3at에서 향상된 PoE(Power Over Ethernet) |
기계적 성질 | |
충격 방지 용량 | ≥ 10배 |
설치 온도 범위 | -0℃ ~+40℃ |
작동 온도 범위 | -20℃ ~+75℃ |
가연성(PVC) | |
PVC 화염 저항 | GB/T 18380.12(IEC 60332-1-2) |
화재 등급 CM | UL 1581/UL 1666 |
