제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: UTP-11-6-4PA
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
유형: |
카테고리 6 U/UTP |
재킷: |
PVC |
단열재: |
HDPE |
도체 재료: |
기원전 99.99% |
관리인 OD: |
23 AWG |
드레인 와이어: |
아니 |
낙하산을 펼치는 줄: |
예 |
표준: |
GB/T 18233 (ISO / 국제전기기술위원회 11801) ; GB 50311 ; TIA/EIA568-C.2 |
유형: |
카테고리 6 U/UTP |
재킷: |
PVC |
단열재: |
HDPE |
도체 재료: |
기원전 99.99% |
관리인 OD: |
23 AWG |
드레인 와이어: |
아니 |
낙하산을 펼치는 줄: |
예 |
표준: |
GB/T 18233 (ISO / 국제전기기술위원회 11801) ; GB 50311 ; TIA/EIA568-C.2 |
Cat 6 케이블, 실내 Cat 6 케이블, Cat 6 네트워크 케이블, Cat 6 이더넷 케이블, UTP Cat 6 케이블 적용
작업 영역 통신 콘센트에서 배전실의 패치 패널까지 연장되는 통신 케이블링 시스템의 일부로 수평 케이블링과 사용자 통신 콘센트에서 패치 패널까지 연장되는 주거용 케이블링에 적용될 수 있습니다.
제품 특징

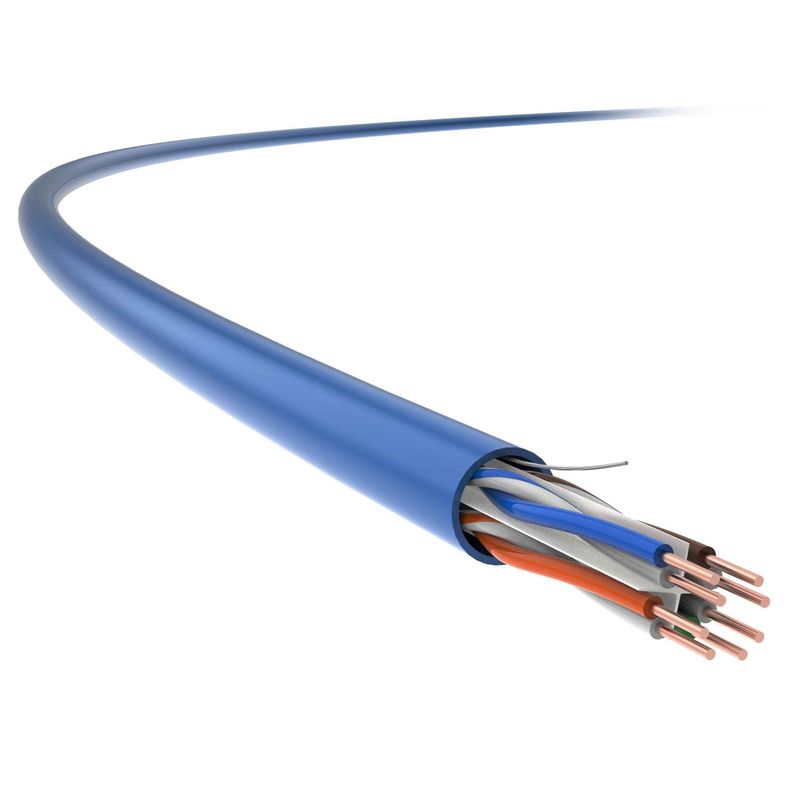

TC의 Cat 6, 23 AWG, 비차폐 실내 케이블 채택우수한 크로스 타입 스플라인, GB/T 18015.5(IEC 61156-5) 표준에 지정된 매개변수를 초과하고 고속의 안정적인 케이블 전송을 보장하는 감쇠 및 NEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
동시에 데이터 센터의 높은 전송 요구 사항과 새 건물의 구조화된 케이블링에 대한 요구 사항에 따라 작동합니다.
응용 표준
TIA/EIA568-C.2
기술적 세부 사항
| 전송 성능 | Cat.6 | TC | |||||
| 주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL 감쇠(dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| 근단 누화 감쇠(NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
| NEXT 전력 및 PS NEXT(dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
| 동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
| ACR-F 전력 및 PS ACR-F(dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
| 반사 손실(RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 도체 크기(공칭 값) |
4×2×0.55(AWG23)
|
| 케이블 외경(공칭 값) |
6.0mm
|
| 무게(305m, 패키지 포함, 명목 가치) |
13kg
|
| 전기적 특성 | |
| DC 저항 (20℃ ) |
93.8Ω/km
|
| 지구 용량 | ≦ 5.6nF/100m(@1kHz) |
| 100MHz 특성 임피던스 |
100Ω±15Ω
|
| 가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
| 기계적 성질 | |
| 최소 굽힘 반경(동적) |
24mm
|
| 최소 굽힘 반경(정적) |
48mm
|
| 최대 설치 장력 |
100N
|
| 압출 방지 능력 | 1000N/10cm |
| 가연성(PVC) | |
| PVC 화염 저항 | GB/T 18380.12(IEC 60332-1-2) |
| 화재 등급 CM | UL 1581 |
