제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: UTP-15-5E-4P-af
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
카테고리 5e U/UTP |
재킷 소재: |
PVC |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
립 코드: |
그래요 |
드레인 와이어: |
아니 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
종류: |
카테고리 5e U/UTP |
재킷 소재: |
PVC |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
립 코드: |
그래요 |
드레인 와이어: |
아니 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

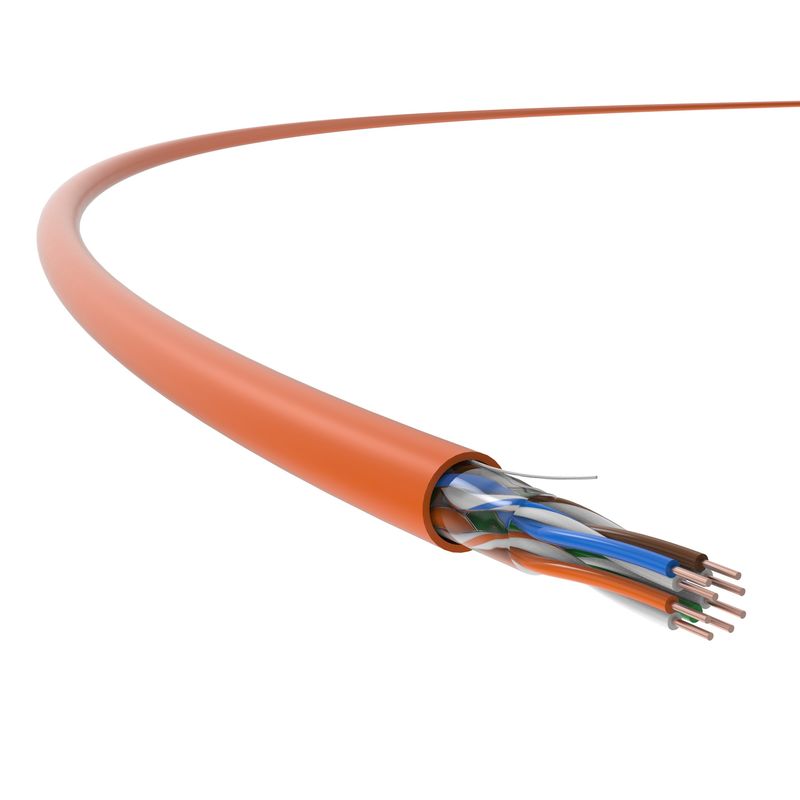

UTP Cat 5e 케이블, Cat 5e 네트워크 케이블, Cat 5e 이더넷 케이블 애플리케이션
수평 케이블에 적용 될 수 있습니다. 건물의 디지털 보안 시스템에서 작업 영역 (카메라 등) 에서 확장되는 부분으로) 전기통신 콘센트와 배급실의 패치 패널.
디지털 보안 시스템의 중요한 부분으로서 수평 케이블은 더 높은 신뢰성과 호환성을 요구합니다.
TC의 UTP-15 시리즈, 실내 보안 무선 케이블 시스템은테스트 주파수 최대 100MHZ.
그 동안, 그것은 지원100 Base-T/1G Base-T 애플리케이션 및 장거리 POE/POE+.
제품 특성
TC의 24 AWG, 4쌍, 보호되지 않은 실내 보안 케이블은작은 지름, 약화 및 다음을 포함하여 기술 지표를 크게 향상시키기 위해 최적화되었습니다. 상하이 천성 통신 기술 코퍼레이션의 Q TC J1.1-2018 표준의 요구 사항을 충족합니다.및 "보안 케이블 표준" (시행 명칭), 아직 개발 중) 는 공공안전부에서 발표했습니다.
이 케이블은 고속하고 안정적인 케이블 전송을 보장하며, 주로 비디오 감시, 액세스 제어, 건물 보안 시스템에서 건물 인터컴에 사용됩니다.
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 5E | TC | |||||
| 주파수 (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL 저하 (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| Near End Crosstalk Attenuation (NEXT, dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| NEXT 전력 및 PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F 전력 및 PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| 회전 손실 (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.48 (AWG24)
|
| 케이블 외 지름 (명용) 값) |
50.0mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
9kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
100Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| 지연 스키브 |
필요없어요
|
| NVP |
69%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
20mm
|
| 최소 굽기 반지름 (정적) |
40mm
|
| 최대 설치 전압 |
100N
|
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 |
-20°C ~ +75°C
|
| 불화성 (PVC) | |
| PVC 방화 저항성 | GB/T 18380.12 (IEC 60332-1-2) |
| 화재 등급 CM/CMR | UL 1581 |
| 불화성 (LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
