제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: FTP-31-5E-4P
지불과 운송 용어
최소 주문 수량: 50개의 상자
가격: negotiable
포장 세부 사항: 항해에 적당한 패킹
지불 조건: 서부 동맹, T/T, L/C, MoneyGram
종류: |
카테고리 5e F/UTP |
외부 자켓: |
PE, 블랙 |
폴리에스터 벨트: |
PET |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
립 코드: |
아니 |
드레인 와이어: |
그래요 |
종류: |
카테고리 5e F/UTP |
외부 자켓: |
PE, 블랙 |
폴리에스터 벨트: |
PET |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
립 코드: |
아니 |
드레인 와이어: |
그래요 |

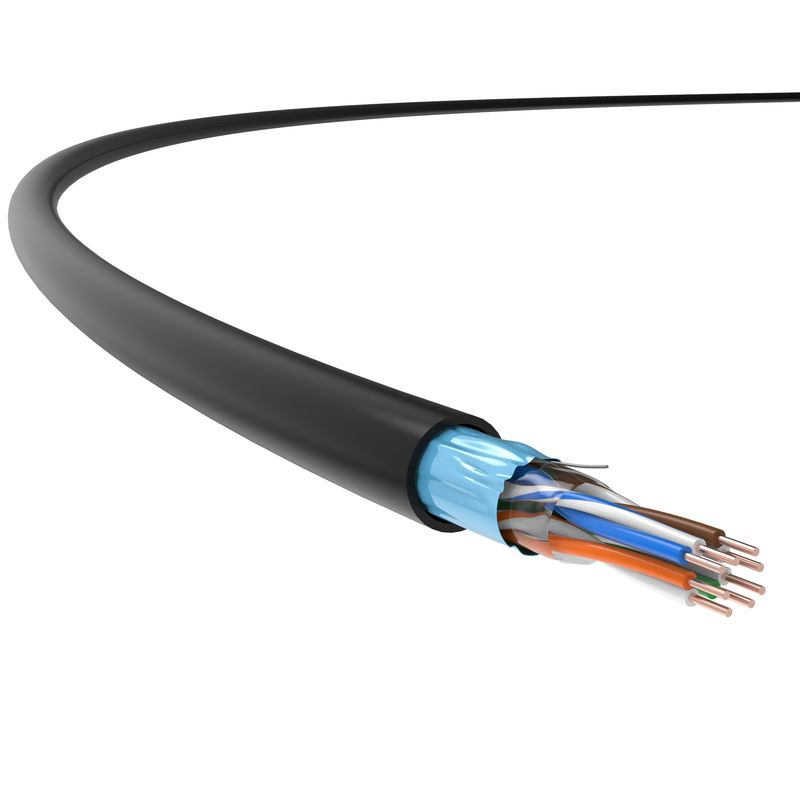

카테고리 5e 케이블, 야외 카테고리 5e 케이블, FTP 카테고리 5e 케이블 야외 사용
그것은 외부 수평 케이블링에 적용 될 수 있습니다. 통신 케이블링 시스템의 일부입니다.
TC의 FTP-31 시리즈, 야외 카트 5e 보호 케이블 시스템은시험 주파수 최대 150MHZ, 업계 표준인 100MHz의 다른 카테고리 5e 케이블보다 높습니다.
그 동안, 그것은 지원최신 2.5G Base-T 애플리케이션 및 파워 오버 이더넷 (POE/POE+).
제품 특성
TC의 카트 5e, 24 AWG, 4 쌍, 보호된 야외 케이블을 채택전체 알루미늄 필름 보호막, GB/T 18015에 명시된 매개 변수를 초과하는 Attenuation 및 NEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.5 (IEC 61156-5) 표준 및 고속 및 안정적인 케이블 전송을 보장.
동시에, 그것은 신축 프로젝트 및 새로운 건물의 구조화된 케이블에 대한 요구 사항에 대해 행동합니다.
적용 표준
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 5E | TC | |||||
| 주파수 (MHz) | 4 | 10 | 20 | 62.5 | 75 | 100 | 150 |
| IL 저하 (dB/100M) | 3.6 | 5.7 | 10.2 | 14.5 | 18.4 | 19 | 23.6 |
| Near End Crosstalk Attenuation (NEXT, dB) | 70 | 74 | 69 | 54 | 63 | 55 | 49 |
| NEXT 전력 및 PS NEXT (dB) | 72.3 | 61.4 | 55.1 | 54.2 | 46.2 | 44.9 | 42.1 |
| 동일한 수준의 최후 교차 음파 저하 (ACR-F, dB) | 91.7 | 99.3 | 90 | 84.7 | 86.2 | 86.7 | 82.7 |
| ACR-F 전력 및 PS ACR-F (dB) | 80.1 | 75.8 | 71.8 | 75.8 | 80.5 | 73.2 | 70.2 |
| 회전 손실 (RL, dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.52 (AWG24)
|
| 케이블 외 지름 (명용) 값) |
60.2mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
12kg
|
| 전기적 특성 | |
| DC 저항 (20°C) |
95Ω/km
|
| 지구 용량 | 5.6 nF/100m (@1kHz) |
| 100MHz 특이 임페던스 |
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 55dB-20×lgf (100-250MHz)
|
| 지연 스키브 |
45ns/100m
|
| NVP |
69%
|
|
전력 이더넷 (POE)
|
IEEE 802.3at에 따른 향상된 전력 이더넷
|
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
24mm
|
| 최소 굽기 반지름 (정적) |
48mm
|
| 최대 설치 전압 |
100N
|
| 엑스트루션 방지 능력 | 1000N/10cm |
| 충격 방지 능력 | ≥ 10번 |
| 설치 온도 범위 | -0°C ~ +40°C |
| 작업 온도 범위 |
-40°C ~ +60°C
|
