제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: UTP-13-6-4P
지불과 운송 용어
최소 주문 수량: 50개 박스
가격: negotiable
포장 세부 사항: 항해에 적합한 포장
지불 조건: 웨스턴 유니온, 전신환, L/C (신용장), 머니그램
타입: |
카테고리 6 U/UTP |
크로스 스플라인: |
PE |
단열재: |
HDPE |
도체 재료: |
기원전 99.99% |
지휘자 외경: |
24AWG |
드레인 와이어: |
부정 |
립 코드: |
예 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
타입: |
카테고리 6 U/UTP |
크로스 스플라인: |
PE |
단열재: |
HDPE |
도체 재료: |
기원전 99.99% |
지휘자 외경: |
24AWG |
드레인 와이어: |
부정 |
립 코드: |
예 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

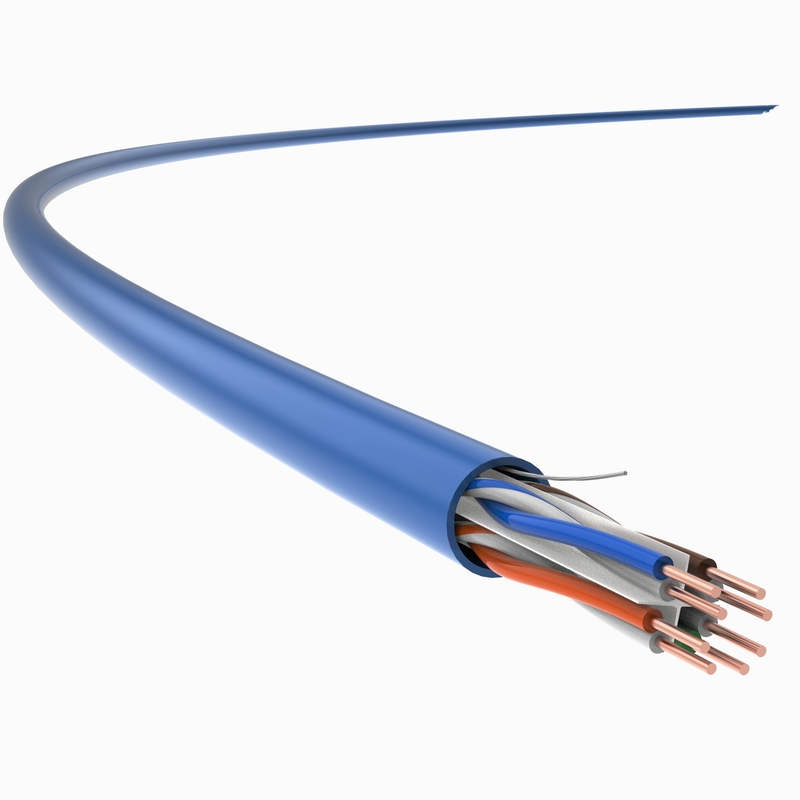

Cat 6 케이블, UTP Cat 6 네트워크 케이블, 벌거벗은 구리, 24AWG, 0.53mm, PVC 재킷, 실내 적용
작업 영역 통신 콘센트에서 배전실의 패치 패널까지 연장되는 통신 케이블링 시스템의 일부로 수평 케이블링과 사용자 통신 콘센트에서 패치 패널까지 연장되는 주거용 케이블링에 적용될 수 있습니다.
TC의 UTP-13/23 시리즈, 실내 Cat 6 비차폐 케이블링 시스템은직경이 더 작은 새로운 AWG24 컨덕터.
제품 특징
TC의 Cat 6, 24 AWG, 4쌍, 비차폐 실내 케이블은우수한 크로스 타입 스플라인, GB/T 18015.5(IEC 61156-5) 표준에 지정된 매개변수를 초과하고 고속의 안정적인 케이블 전송을 보장하는 감쇠 및 NEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
크기가 작아 현장 시공이 용이합니다.동시에 데이터 센터의 높은 전송 요구 사항과 새 건물의 구조화된 케이블링에 대한 요구 사항에 따라 작동합니다.
응용 표준
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
기술적 세부 사항
| 전송 성능 | Cat.6 | TC | |||||
| 주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL 감쇠(dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| 근단 누화 감쇠(NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NEXT 전력 및 PS NEXT(dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| 동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F 전력 및 PS ACR-F(dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| 반사 손실(RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 전기적 특성 | |
| DC 저항 (20℃ ) |
95Ω/km
|
| 지구 용량 | ≦ 5.6nF/100m(@1kHz) |
| 100MHz 특성 임피던스 |
100Ω±15Ω
|
| 가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
| 지연 스큐 | 25ns/100m |
| NVP |
65%
|
| PoE(Power Over Ethernet) | IEEE 802.3at에서 향상된 PoE(Power Over Ethernet) |
| 기계적 성질 | |
| 최소 굽힘 반경(동적) |
24mm
|
| 최소 굽힘 반경(정적) |
48mm
|
| 최대 설치 장력 |
100N
|
| 압출 방지 능력 | 1000N/10cm |
| 충격 방지 용량 | ≥ 10배 |
| 설치 온도 범위 | -0℃ ~+40℃ |
| 작동 온도 범위 | -20℃ ~+75℃ |
| 가연성(PVC) | |
| PVC 화염 저항 | GB/T 18380.12(IEC 60332-1-2) |
| 화재 등급 CM | UL 1581 |
