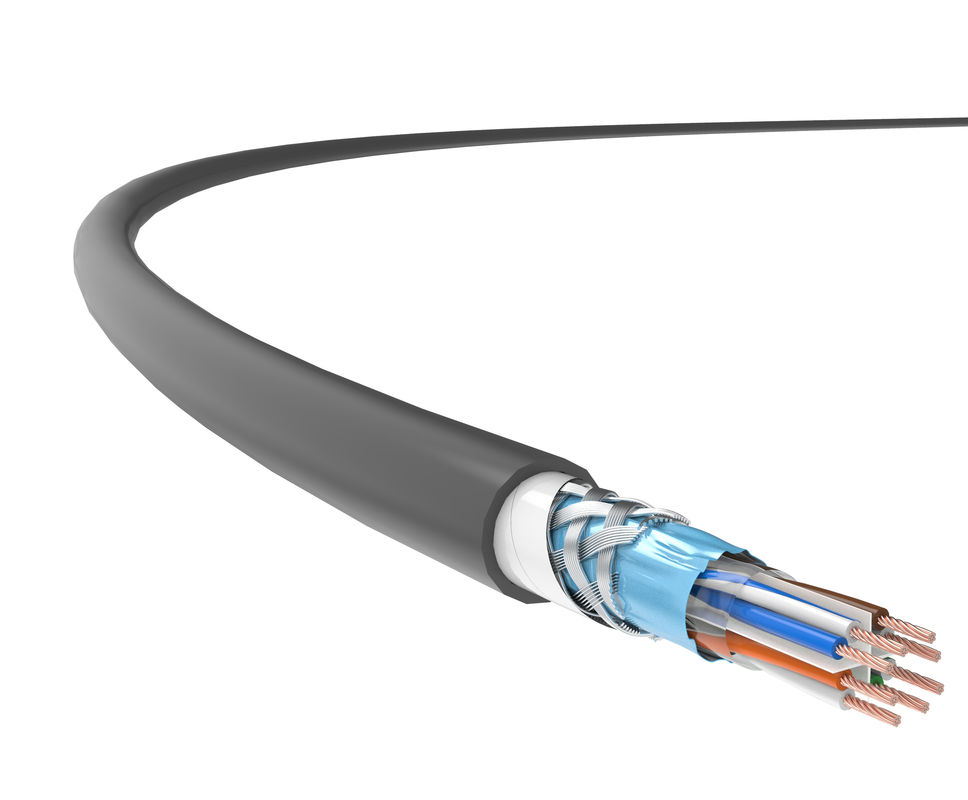

Cat 6 케이블, Cat 6 네트워크 케이블, Cat 6 이더넷 케이블, TPU 외피, 실외용
마모, 부식, 내유성/내후성/오존성, 견인력, 고온 및 저온과 같은 케이블 특성이 양호해야 하는 가혹한 현장 환경 또는 실내 산업 환경에 적용할 수 있습니다.
제품 특징
TC의 Cat 6, 23 AWG, 4쌍 차폐 전술 케이블 채택크로스 타입 스플라인 및 전체 알루미늄 호일 실드, 감쇠, NEXT 및 ANEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.고유한 TPU 재킷은 현장, 산업 환경 및 기타 열악한 환경에 노출된 경우에도 매우 효율적인 데이터 전송을 보장합니다.
성능은 IEC 61156-5 표준에 지정된 모든 매개변수를 초과합니다.
그리고 이 케이블은 고속의 안정적인 케이블 전송이 필요한 열악한 전자기 환경에서 특히 유용합니다.
동시에 새 건물의 구조화된 케이블링에 대한 요구 사항에 따라 작동합니다.
응용 표준
ISO/IEC 11801
기술적 세부 사항
전송 성능 | Cat.6 | TC | |||||
주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL 감쇠(dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
근단 누화 감쇠(NEXT, dB) | 94 | 77.4 | 69.5 | 72.9 | 65.3 | 61.9 | 62.4 |
NEXT 전력 및 PS NEXT(dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
ACR-F 전력 및 PS ACR-F(dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
반사 손실(RL, dB) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
전기적 특성 | |
DC 저항 (20℃ ) |
93.8Ω/km
|
지구 용량 | ≦ 5.6nF/100m(@1kHz) |
100MHz 특성 임피던스 |
100Ω±15Ω
|
가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
지연 스큐 | 25ns/100m |
기계적 성질 | |
최소 굽힘 반경(동적) |
32mm
|
최소 굽힘 반경(정적) |
60mm
|
최대 설치 장력 |
150N
|
압출 방지 능력 | 1000N/10cm |
가연성(TPU) | |
TPU 화염 저항 | GB/T 18380.12(IEC 60332-1-2) |
