Cat 6A 케이블, CAT6A 네트워크 케이블, FTP CAT6A 케이블, CAT 6A 이더넷 케이블 적용
작업 영역 통신 콘센트에서 배전실의 패치 패널까지 연장되는 통신 케이블링 시스템의 일부로 수평 케이블링과 사용자 통신 콘센트에서 패치 패널까지 연장되는 주거용 케이블링에 적용될 수 있습니다.
제품 특징

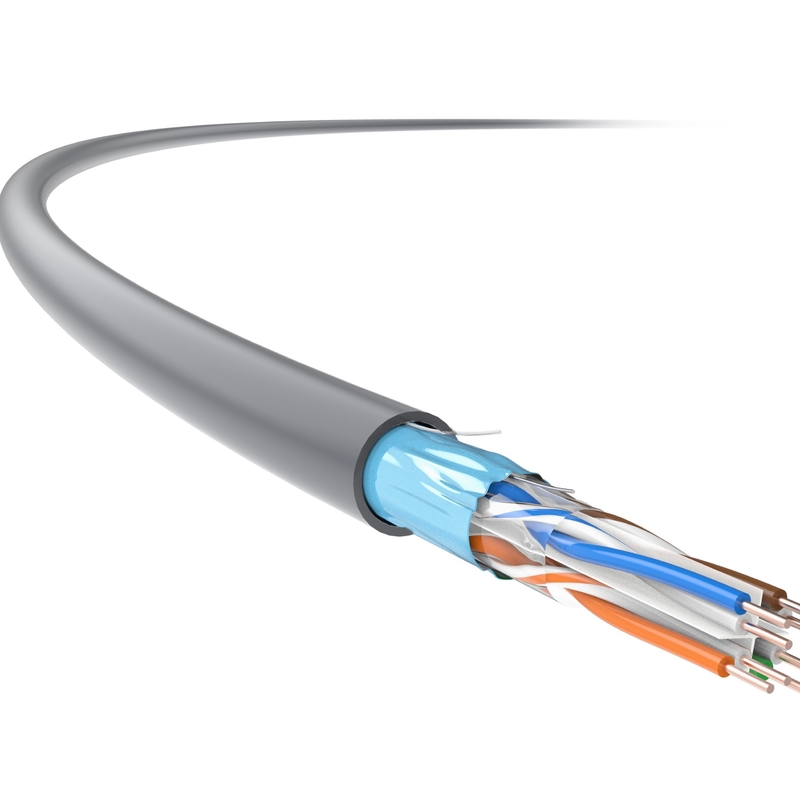

TC의 Cat 6A, 23 AWG, 4-pair, U/FTP 차폐 실내 케이블은크로스 타입 스플라인 및 전체 알루미늄 호일 실드, GB/T 18015.5(IEC 61156-5) 표준에 지정된 매개변수를 초과하는 감쇠, NEXT 및 ANEXT를 포함한 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
그것은 일부에서 특히 유용합니다.열악한 전자기 환경빠르고 안정적인 케이블 전송이 필요한 곳.
동시에 데이터 센터의 높은 전송 요구 사항과 새 건물의 구조화된 구조화된 케이블 연결에 대한 요구 사항에 따라 작동합니다.
응용 표준
TIA/EIA568-C.2
기술적 세부 사항
전송 성능 | Cat.6A | TC | |||||
주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
IL 감쇠(dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
근단 누화 감쇠(NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT 전력 및 PS NEXT(dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F 전력 및 PS ACR-F(dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
반사 손실(RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
물리적 사양 | |
도체 크기(공칭 값) |
4×2×0.57(AWG23)
|
케이블 외경(공칭 값) |
7.3mm
|
무게(305m, 패키지 포함, 명목 가치) |
18kg
|
전기적 특성 | |
DC 저항 (20℃ ) |
93.8Ω/km
|
지구 용량 | ≦ 5.6nF/100m(@1kHz) |
100MHz 특성 임피던스 |
100Ω±15Ω
|
기계적 성질 | |
최소 굽힘 반경(동적) |
29mm
|
최소 굽힘 반경(정적) |
58mm
|
최대 설치 장력 |
100N
|
압출 방지 능력 | 1000N/10cm |
가연성(LSZH) | |
난연성(단선의) | GB/T 18380.12(IEC 60332-1-2) |
난연성(다발 와이어의) | GB/T 18380.35(IEC 60332-3-24) |
연기 밀도 | GB/T 17651(IEC 61034-1/-2) |
위험한 할로겐 가스 | GB/T 17650.1/.2(IEC 60754-1/-2) |
