Cat 6 케이블, Cat 6 네트워크 케이블, Cat 6 이더넷 케이블, FTP Cat 6 케이블 애플리케이션

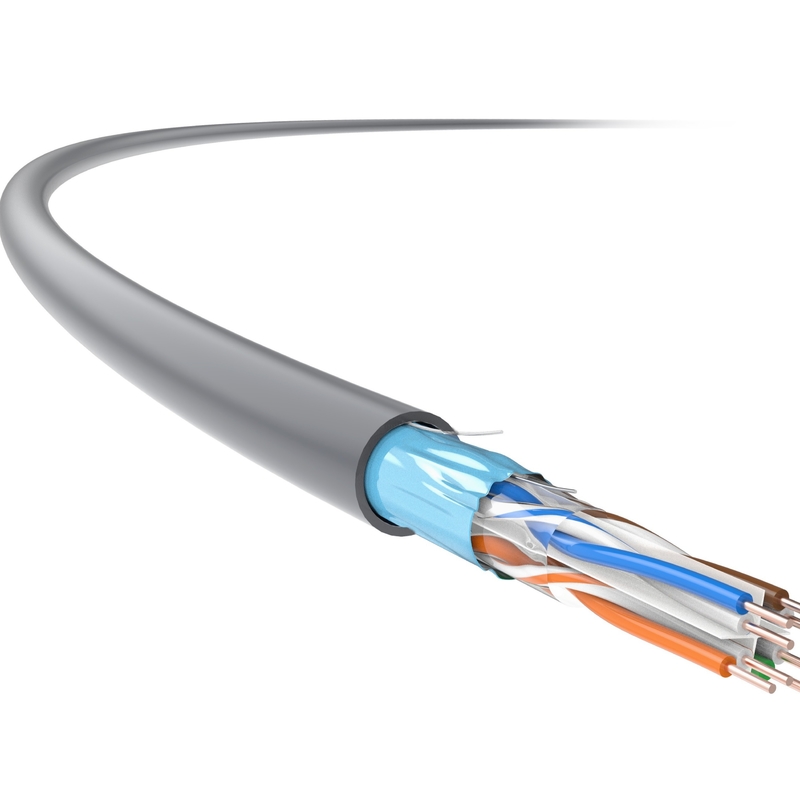

TC의 U/FTP-11 시리즈, 실내 Cat 6 차폐 케이블링 시스템은최대 350MHZ의 테스트 주파수, 업계 표준이 250MHz인 다른 Cat 6 케이블보다 높습니다.
그동안 지원5G Base-T 애플리케이션 및 PoE(POE/POE+).
제품 특징
차폐 구조는 최고의 ANEXT 성능 및 5G Base-T 애플리케이션을 위해 설계되었으며 특히 일부에서 유용합니다.열악한 전자기 환경빠르고 안정적인 케이블 전송이 필요한 곳.
동시에 새 건물의 구조화된 케이블링에 대한 요구 사항에 따라 작동합니다.
응용 표준
TIA/EIA568-C.2
기술적 세부 사항
전송 성능 | Cat.6 | TC | |||||
주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL 감쇠(dB/100M) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30.8 |
근단 누화 감쇠(NEXT, dB) | 94.1 | 76.1 | 78.7 | 77.4 | 70.2 | 68 | 68.3 |
NEXT 전력 및 PS NEXT(dB) | 86.4 | 70.5 | 69.5 | 58 | 49.7 | 52.8 | 46.8 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 99.4 | 94.5 | 75.7 | 66.4 | 52.7 | 51.6 | 45.2 |
ACR-F 전력 및 PS ACR-F(dB) | 84.6 | 73.8 | 58.2 | 58.9 | 44 | 44 | 40 |
반사 손실(RL, dB) | 40.8 | 43.4 | 33.9 | 42.6 | 30 | 21.8 | 18.8 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
물리적 사양 | |
도체 크기(공칭 값) |
4×2×0.57(AWG23)
|
케이블 외경(공칭 값) |
8.0mm
|
무게(305m, 패키지 포함, 명목 가치) |
17kg
|
전기적 특성 | |
가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
지연 스큐 | 25ns/100m |
NVP |
69%
|
PoE(Power Over Ethernet) | IEEE 802.3at에서 향상된 PoE(Power Over Ethernet) |
기계적 성질 | |
압출 방지 능력 | 1000N/10cm |
충격 방지 용량 | ≥ 10배 |
설치 온도 범위 | -0℃ ~+40℃ |
작동 온도 범위 | -20℃ ~+75℃ |
가연성(LSZH) | |
난연성(단선의) | GB/T 18380.12(IEC 60332-1-2) |
난연성(다발 와이어의)
|
GB/T 18380.35(IEC 60332-3-24)
|
연기 밀도 | GB/T 17651(IEC 61034-1/-2) |
위험한 할로겐 가스 | GB/T 17650.1/.2(IEC 60754-1/-2) |
