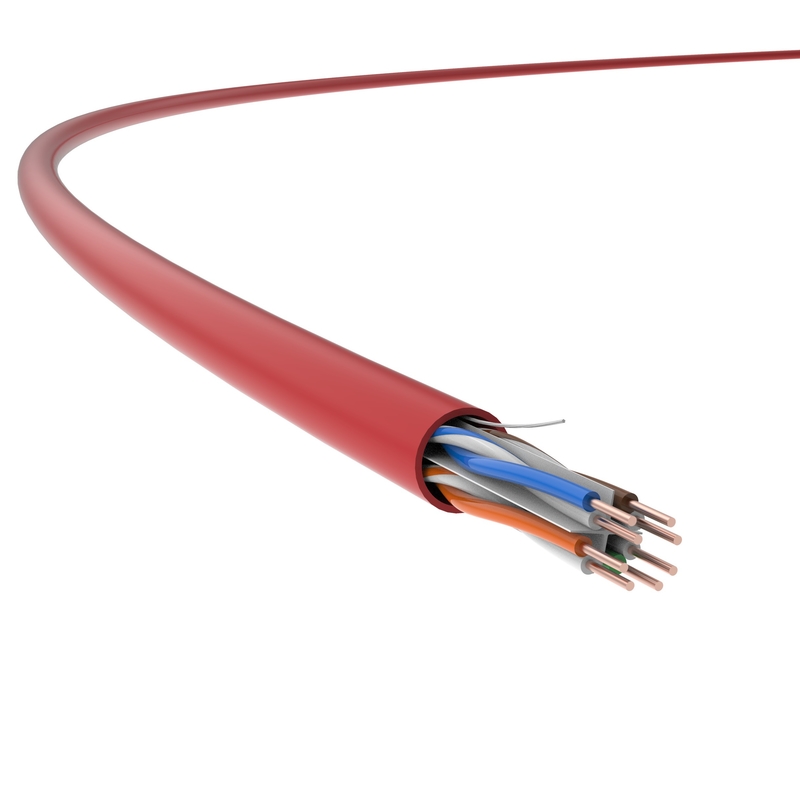

UTP Cat 6 케이블, 설치류 방지 케이블, 쥐 방지 Cat 6 케이블, 설치류 방지 케이블, 24 AWG 애플리케이션
작업 영역 통신 콘센트에서 배전실의 패치 패널까지 연장되는 통신 케이블링 시스템의 일부로 수평 케이블링과 사용자 통신 콘센트에서 패치 패널까지 연장되는 주거용 케이블링에 적용될 수 있습니다.
제품 특징
TC의 Cat 6, 24 AWG, 4쌍, 비차폐 실내 케이블은교차 유형 스플라인,특수 설치류 방지 소재의 외부 재킷 포함, 감쇠 및 NEXT를 포함하여 GB/T 18015.5(IEC 61156-5) 표준에 지정된 매개변수를 초과하는 기술 지표를 크게 향상시키기 위해 최적화되었습니다.
동시에 데이터 센터의 높은 전송 요구 사항과 새 건물의 구조화된 케이블링에 대한 요구 사항에 따라 작동합니다.
응용 표준
TIA/EIA568-C.2
기술적 세부 사항
전송 성능 | Cat.6 | TC | |||||
주파수(MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
IL 감쇠(dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
근단 누화 감쇠(NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT 전력 및 PS NEXT(dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
동일 레벨 맨 끝 누화 감쇠(ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
ACR-F 전력 및 PS ACR-F(dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
반사 손실(RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
참고: 위 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
물리적 사양 | |
도체 크기(공칭 값) |
4×2×0.53(AWG24)
|
케이블 외경(공칭 값) |
6.0mm
|
무게(305m, 패키지 포함, 명목 가치) |
13kg
|
전기적 특성 | |
가로 변환 손실(TCL) |
≥ 55dB-20×lgf(100-2000MHz)
|
지연 스큐 | 45ns/100m |
NVP |
65%
|
PoE(Power Over Ethernet) | IEEE 802.3at에서 향상된 PoE(Power Over Ethernet) |
기계적 성질 | |
최소 굽힘 반경(동적) |
24mm
|
최소 굽힘 반경(정적) |
48mm
|
최대 설치 장력 |
100N
|
가연성(설치류내성LSZH) | |
난연성(단선의) | GB/T 18380.12(IEC 60332-1-2) |
연기 밀도 | GB/T 17651(IEC 61034-1/-2) |
위험한 할로겐 가스 | GB/T 17650.1/.2(IEC 60754-1/-2) |
