제품 상세정보
원래 장소: 중국
브랜드 이름: TC
인증: UL, RoSH, REACH, CE
모델 번호: UTP-15-5E-4P-AF
지불과 운송 용어
최소 주문 수량: 50박스
가격: negotiable
포장 세부 사항: 내항성이 있는 포장
지불 조건: 웨스턴 유니온, 전신환, L/C (신용장), 머니그램
종류: |
U/UTP |
크로스 스플라인: |
PVC |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
드레인 와이어: |
아니 |
립 코드: |
그래요 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
종류: |
U/UTP |
크로스 스플라인: |
PVC |
단열재: |
HDPE |
전도체 물질: |
기원전 99.99% |
관리인 OD: |
24AWG |
드레인 와이어: |
아니 |
립 코드: |
그래요 |
표준: |
GB/T 18233(ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

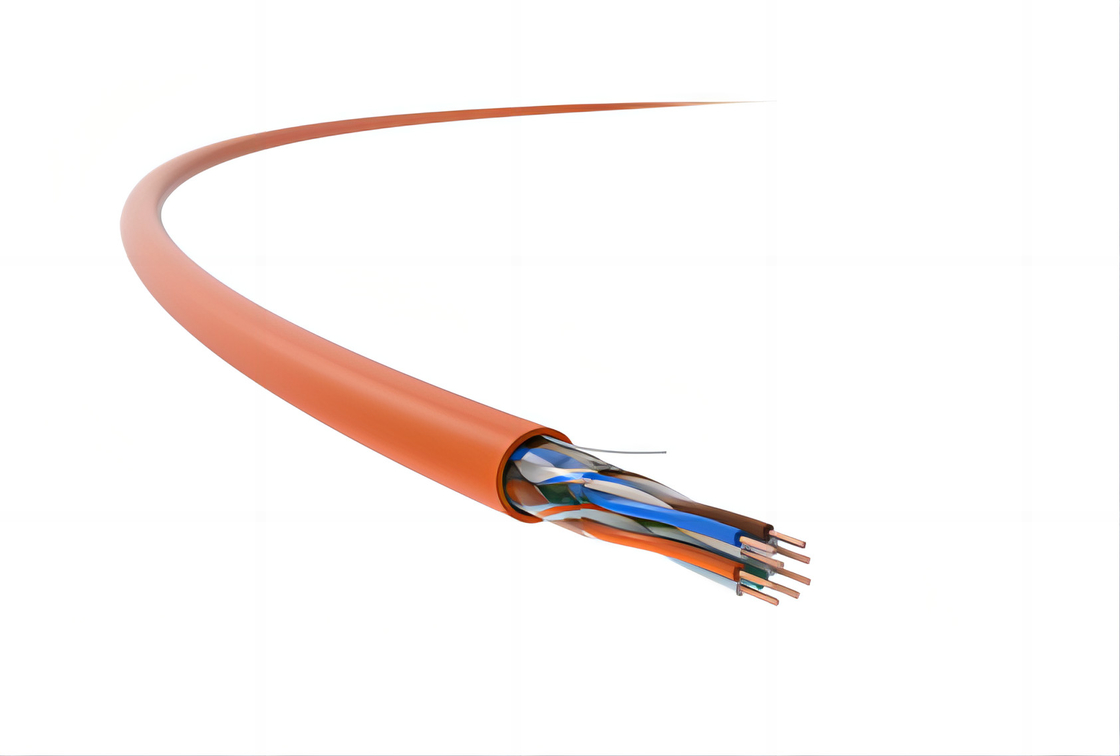

UTP Cat 6 케이블, 설치류 방지 케이블, 쥐 방지 Cat 6 케이블, 설치류 저항 케이블, 24 AWG 애플리케이션
수평 케이블링에 적용될 수 있습니다. 통신 케이블링 시스템의 일부분으로, 작업 영역의 통신 소재에서 유통실의 패치 패널까지 이어집니다.그리고 사용자 통신 소지점에서 패치 패널까지 이어지는 주거용 케이블.
제품 특성
TC의 카트 6, 24 AWG, 4쌍, 보호되지 않은 실내 케이블을 채택크로스 타입 스플라인,외장 코트, 설치류에 저항하는 특수 재질, GB/T 18015.5 (IEC 61156-5) 표준에 명시된 매개 변수를 초과하는 Attenuation 및 NEXT를 포함한 기술적 지표를 크게 향상시키기 위해 최적화되었습니다.
동시에 데이터 센터의 높은 전송과 신축 건물의 구조화된 케이블에 대한 요구 사항에 대응합니다.
적용 표준
TIA/EIA568-C2
기술적인 세부사항
| 전송 성능 | 카테고리 5E | TC | |||||
| 주파수 (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL 저하 (dB/100M) | 3.8 | 6.1 | 11.0 | 15.8 | 17.9 | 20.0 | 23.6 |
| Near End Crosstalk Attenuation (NEXT, dB) | 80.0 | 77.0 | 61.1 | 58.2 | 62.0 | 66.3 | 47.7 |
| NEXT 전력 및 PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| 동일한 수준의 최후 교차 음향 저하 (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F 전력 및 PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61.0 | 56.3 |
| 회전 손실 (RL, dB) | 46.0 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
참고: 위의 표에 반영된 값은 일반적으로 IEC 61156-9에 따라 측정됩니다.
| 물리적 사양 | |
| 선도자 크기 (상정 값) |
4×2×0.48 (AWG24)
|
| 케이블 외 지름 (명용) 값) |
50.0mm
|
| 무게 (305m, 패키지와 함께, 명목 값) |
9kg
|
| 전기적 특성 | |
|
DC 저항 (20°C)
|
100Ω/km
|
|
지구 용량
|
5.6 nF/100m (@1kHz)
|
|
100MHz 특이 임페던스
|
100Ω±15Ω
|
| 가로 변환 손실 (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| 지연 스키브 |
필요없어요
|
| NVP |
69%
|
| 전력 이더넷 (POE) | IEEE 802.3at에 따른 향상된 전력 이더넷 |
| 기계적 특성 | |
| 최소 굽기 반지름 (동적) |
20mm
|
| 최소 굽기 반지름 (정적) |
40mm
|
| 최대 설치 전압 |
100N
|
|
엑스트루션 방지 능력
|
1000N/10cm
|
|
충격 방지 능력
|
≥ 10번
|
|
설치 온도 범위
|
-0°C ~ +40°C
|
|
작업 온도 범위
|
-20°C ~ +75°C
|
| 불화성 (가슴도치)내성LSZH) | |
| 방화 저항성 (일자선) | GB/T 18380.12 (IEC 60332-1-2) |
| 연소 밀도 | GB/T 17651 (IEC 61034-1/-2) |
| 위험 하로겐 가스 | GB/T 17650.1/.2 (IEC 60754-1/-2) |
