하이 라이트
TC rosh 광섬유 케이블
,TC 1300nm 광섬유 케이블
,1300nm om3 다중 모드 광섬유
-
제로 분산 파장1295-1320 nm
-
부분적 불연속≤ 0.1 dB
-
희석 이질성≤ 0.1 dB
-
핵심 직경50±2.5 μm
-
핵심 비원형성≤6.0 %
-
클래딩 직경125±1 μm
-
긴장 테스트≥9.0 엔
-
동적피로 매개 변수≥ 25
-
원래 장소중국
-
브랜드 이름TC
-
모델 번호다중 상태 OM3

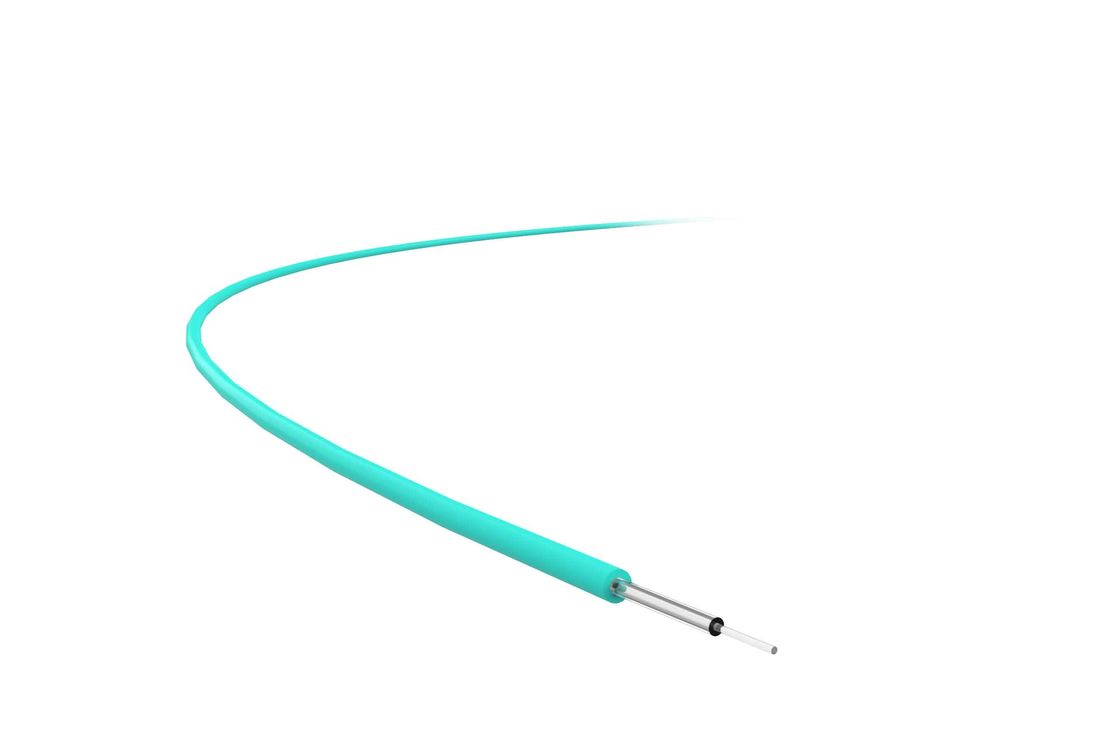

그레이디드 인덱스형 광섬유 케이블 1300nm Om3 멀티 모드 광섬유
제품 응용
50/125μm OM3 섬유는 50μm 코어 직경과 125μm 클래딩 직경을 특징으로 하는 그레이디트인데크스 다중 모드 종류입니다.
그것은 OM2 섬유를 기초로 하여 850nn 파장에 포괄적으로 최적화된 공진 표면 광 레이저 (VCSEL) 이고, 더 높은 대역폭과 더 낮은 희석을 이루고, 짧은 거리 고속데이터전송 (10GBase SR 300m, 40GBase-SR4와 100GBase-SR10 100m을 지지한 OM3 섬유)을 실현하기 위해 차별적 형식적 지연 (DMD) 시험을 통과합니다.
섬유는 리본형 파이버 케이블, 꼼짝 못하게 된 루즈 튜브 케이블, 홈붙이철심 섬유 케이블, 중심관 광섬유 케이블, 단단한 완충 섬유 옵틱 케이블, 기타 등등과 같은 광섬유 케이블의 다른 구조에 적합하고 그것이 다른 제조 기술을 사용하는 다른 섬유와 호환 가능합니다.
제품 특징
섬유는 850nn과 1300nm 작동 파장에 이상적입니다 ; 그것은 낮은 감약과 고대역폭과 공진 표면 광 레이저 (VCSEL)를 최적화합니다 ; 그것의 코팅 보호와 유리특성은 우수한 성능을 즐깁니다.
기술적 세부사항
| 광학의 특성 | 상태 | 가치 | 유닛 |
| 희석 | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| 주입 대역폭 | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| 개구수 (NA) |
0.200 ±0.015
|
||
| 그룹 굴절률 | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| 제로 분산 파장 |
1295-1320nm
|
||
| 제로 분산 경사 |
1295nm -1300nm
|
≤0.001 | ps/(nm·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(nm·km) | |
| 매크로벤드 손실, 100개 써클, 37.5 밀리미터 반지름 | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| (1300nm)가 뒤로 산재됩니다 | 상태 | 가치 | 유닛 |
| 부분적 불연속 | ≤0.1 | dB | |
| 희석 이질성 | ≤0.1 | dB | |
| 양방향과 후방 산란의 다른 값 | ≤0.1 | dB/km |
| 기하학적 성질 | 상태 | 가치 | 유닛 |
| 코어 직경 |
50±2.5
|
μm | |
| 핵심 비원형성 | ≤6.0 | % | |
| 클래딩 직경 | 125±1 | μm | |
| 피복 비원형성 | ≤2.0 | % | |
| 핵심 / 피복재 동심성 일탈 | ≤1.5 | μm | |
| 코팅 직경 | 245±10 | μm | |
| 피복재 / 코팅 동심성 일탈 | ≤12.0 | μm |
| 환경 특성 (850nm과 1300nm) | 상태 | 가치 | 유닛 |
| 온도의 추가적 희석 | ≤0.15 | dB/km | |
| 온도와 습도 써클의 추가적 희석 | ≤0.20 | dB/km | |
| 몰입 노화의 추가적 희석 | ≤0.20 | dB/km | |
| 열수 난방의 추가적 희석 | ≤0.20 | dB/km | |
| 건조 열 노화 | ≤0.20 | dB/km |
| 역학적 성질 | 상태 | 가치 | 유닛 |
| 긴장 테스트 | ≥9.0 | 엔 | |
| 매크로벤드 부차적 손실 | 850nm | ≤0.5 | dB |
| 스트리핑 힘을 코팅하기 | 전형적 평균 값 | 1.4 | 엔 |
| 피크 값 | ≥1.3 ≤8.9 | 엔 | |
| 동적 피로 매개 변수 (Nd) | ≥25 | ||
