제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: OM5 다중 모드
지불과 운송 용어
제로 분산 파장: |
1295-1320 nm |
부분 불연속성: |
≤ 0.1 dB |
감쇠 불균일성: |
≤ 0.1 dB |
코어 직경: |
50 ± 2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
긴장 테스트: |
≥ 9.0 n |
동적 피로 매개 변수: |
≥ 25 |
제로 분산 파장: |
1295-1320 nm |
부분 불연속성: |
≤ 0.1 dB |
감쇠 불균일성: |
≤ 0.1 dB |
코어 직경: |
50 ± 2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
긴장 테스트: |
≥ 9.0 n |
동적 피로 매개 변수: |
≥ 25 |
제품 사용

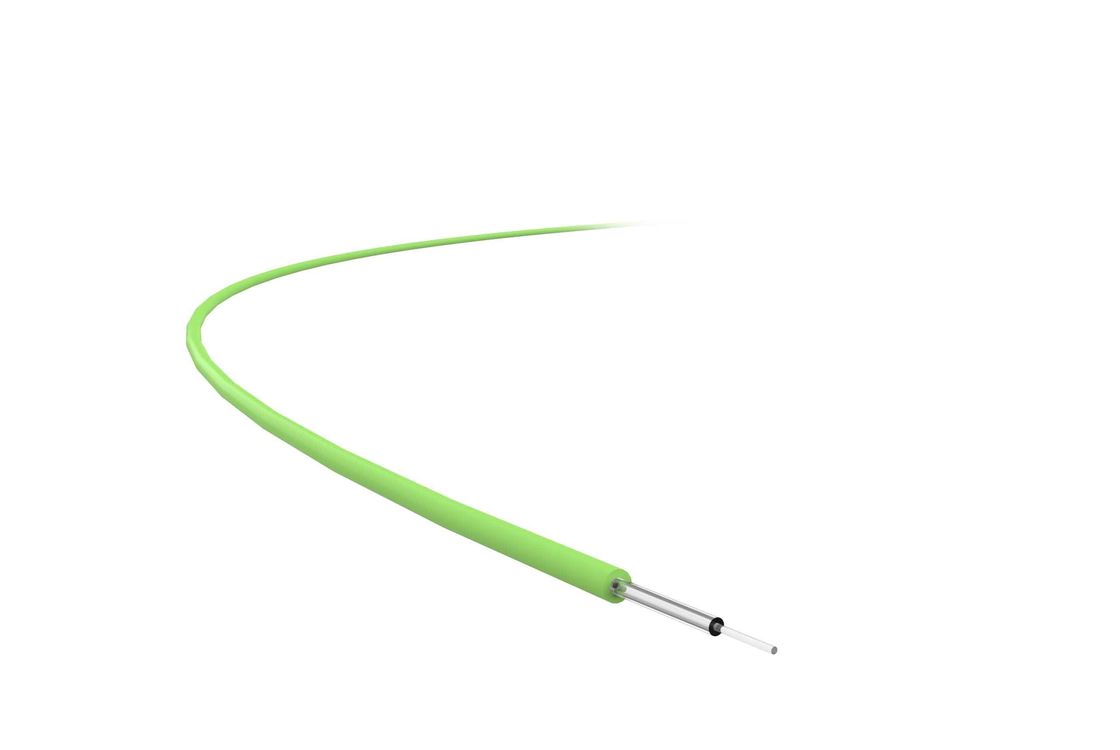

50/125μm OM5 섬유는원심 지름 50μm 및 천장 지름 125μm.
953nm의 효과적인 모달 대역폭 (EMB) 요구 사항이 증가했습니다. OM5, 광대역 멀티모드 섬유 (WBMMF) 로 알려져 있습니다.150m 전송SWDM 기술을 기반으로 (850nm, 880nm, 910nm, 및940nm 파장).
제품 특성
이 섬유는850nm 880nm 910nm그리고 940nm (SWDM) 작동 파장 및1300nm. 그것의 낮은 attenuation 및 높은 대역폭은 IEEE802.3z Gigabit 이더넷 전송에 최적화되어 있으며, 그것의 코팅 보호 및 유리 특성은훌륭한 성과
기술적인 세부사항
| 광학적 특성 | 조건 | 데이터 | 단위 |
| 약화 | 850nm | ≤ 230 | dB/km |
| 953nm | ≤1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| 주입 대역폭 | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥ 500 | MHz.km | |
| 400Gb/s 이더넷의 길이 | 150 | m | |
| 수학적 개도 (NA) | 00.200 ± 0.015 | ||
| 그룹 굴절 지수 | 850nm | 1.482 | |
| 1300nm | 1.477 | ||
| 0분산 파장 | 1295~1320nm | ||
| 0 분산 기울기 | 1295nm-1300nm | ≤0.001 | ps/(nm·km) |
| 1300nm-1320nm | ≤0.11 | ps/(nm·km) | |
| 매크로벤드 손실, 2 회로, 15mm 반지름 | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| 반방산 (1300nm) | 조건 | 가치 | 단위 |
| 부분적 불연속성 | ≤0.1 | dB | |
| 약화 불일체성 | ≤0.1 | dB | |
| 양방향 및 역방산의 다른 값 | ≤0.1 | dB/km |
| 기하학적 특성 | 조건 | 가치 | 단위 |
| 원심 지름 |
50±25
|
μm | |
| 핵심 비순환성 | ≤ 50 | % | |
| 클레이딩 지름 | 125±1 | μm | |
| 부피가 원형이 아닌 부피 | ≤ 20 | % | |
| 코어/클래딩 중심성 오차 | ≤1.5 | μm | |
| 코팅 직경 | 245±10 | μm | |
| 클레이딩/코팅 집중성 오차 | ≤120 | μm |
| 환경 특성 (850nm 및 1300nm) | 조건 | 가치 | 단위 |
| 추가 온도 완화 | ≤0.1 | dB/km | |
| 온도 및 습도 원의 추가 약화 | ≤0.1 | dB/km | |
| 더 많은 침몰 노화 가 감소 | ≤0.20 | dB/km | |
| 수열열의 추가 약화 | ≤0.20 | dB/km | |
| 건조 열성 노화 | ≤0.20 | dB/km |
| 기계적 특성 | 조건 | 가치 | 단위 |
| 긴장 검사 | ≥90 | N | |
| 매크로벤드 추가 손실 | 850nm | ≤0.5 | dB |
| 코팅 해제 힘 | 전형적인 평균 값 | 1.4 | N |
| 최고값 | ≥1.3 ≤8.9 | N | |
| 동적 피로 매개 변수 (Nd) | ≥25 | ||
