하이 라이트
1320 nm om4 다중 모드 광섬유
,om4 다중 모드 광섬유
,1320 nm 다중 모드 광섬유 케이블
-
제로 분산 파장1295-1320 nm
-
부분적 불연속≤ 0.1 dB
-
희석 이질성≤ 0.1 dB
-
핵심 직경50±2.5 μm
-
핵심 비원형성≤6.0 %
-
클래딩 직경125±1 μm
-
긴장 테스트≥9.0 엔
-
동적피로 매개 변수≥ 25
-
원래 장소중국
-
브랜드 이름TC
-
모델 번호OM4 다중 모드

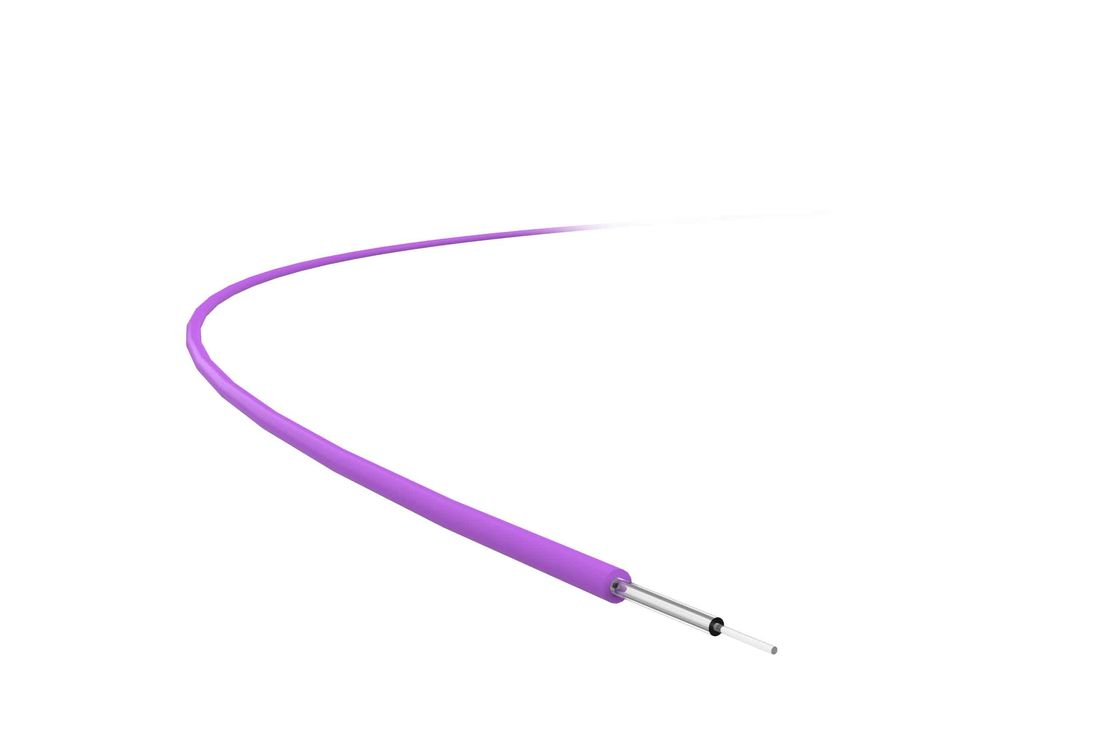

1320 Nm Om4 다중 모드 섬유 케이블 125 um 피복재 그레이디드 인덱스형
제품 응용
50/125μm OM4 섬유는 50μm 코어 직경과 125μm 클래딩 직경을 특징으로 하는 그레이디트인데크스 다중 모드 종류입니다.
OM3 섬유와 비교해서, 그것은 850nn 사고 방식에 더욱 최적화된 공진 표면 광 레이저 (VCSEL) 이고, 10GBase SR 550m, 40GBase-SR4와 100GBase-SR10 150m을 지원합니다.
그것의 전송거리가 OM3과 비교하여 50%까지 증가하기 때문에, OM4 섬유는 더 40G/100G 전송에 이상적입니다. OM4 멀티 모드 광섬유는 리본형 파이버 케이블, 꼼짝 못하게 된 루즈 튜브 케이블, 홈붙이철심 섬유 케이블, 중심관 광섬유 케이블, 단단한 완충 섬유 옵틱 케이블, 기타 등등과 같은 광섬유 케이블의 다른 구조에 신청하고 그것이 다른 제조 기술과 다른 섬유와 호환 가능합니다.
제품 특징
섬유는 850nn과 1300nm 작동 파장에 이상적입니다 ; 그것은 낮은 감약과 고대역폭으로 공진 표면 광 레이저 (VCSEL)를 최적화합니다 ; 그것의 코팅 보호와 유리특성은 우수한 성능을 즐깁니다.
기술적 세부사항
| 광학의 특성 | 상태 | 가치 | 유닛 |
| 희석 | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| 주입 대역폭 | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| 개구수 (NA) |
0.200 ±0.015
|
||
| 그룹 굴절률 | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| 제로 분산 파장 |
1295-1320nm
|
||
| 제로 분산 경사 |
1295nm -1300nm
|
≤0.001 | ps/(nm·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(nm·km) | |
| 매크로벤드 손실, 100개 써클, 37.5 밀리미터 반지름 | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| (1300nm)가 뒤로 산재됩니다 | 상태 | 가치 | 유닛 |
| 부분적 불연속 | ≤0.1 | dB | |
| 희석 이질성 | ≤0.1 | dB | |
| 양방향과 후방 산란의 다른 값 | ≤0.1 | dB/km |
| 기하학적 성질 | 상태 | 가치 | 유닛 |
| 코어 직경 |
50±2.5
|
μm | |
| 핵심 비원형성 | ≤6.0 | % | |
| 클래딩 직경 | 125±1 | μm | |
| 피복 비원형성 | ≤2.0 | % | |
| 핵심 / 피복재 동심성 일탈 | ≤1.5 | μm | |
| 코팅 직경 | 245±10 | μm | |
| 피복재 / 코팅 동심성 일탈 | ≤12.0 | μm |
| 환경 특성 (850nm과 1300nm) | 상태 | 가치 | 유닛 |
| 온도의 추가적 희석 | ≤0.15 | dB/km | |
| 온도와 습도 써클의 추가적 희석 | ≤0.20 | dB/km | |
| 몰입 노화의 추가적 희석 | ≤0.20 | dB/km | |
| 열수 난방의 추가적 희석 | ≤0.20 | dB/km | |
| 건조 열 노화 | ≤0.20 | dB/km |
| 역학적 성질 | 상태 | 가치 | 유닛 |
| 긴장 테스트 | ≥9.0 | 엔 | |
| 매크로벤드 부차적 손실 | 850nm | ≤0.5 | dB |
| 스트리핑 힘을 코팅하기 | 전형적 평균 값 | 1.4 | 엔 |
| 피크 값 | ≥1.3 ≤8.9 | 엔 | |
| 동적 피로 매개 변수 (Nd) | ≥25 | ||
