하이 라이트
IEC 60793 광섬유 케이블
,TC UL 광섬유 케이블
,IEC 60793 광섬유 패치 케이블
-
애플리케이션야외입니다
-
섬유형싱글모드/다중 상태
-
어떤 섬유.2-144
-
재킷 간격≥ 1.50
-
루즈 튜브의 두께≥ 0.28
-
알루미늄 벨트0.20±0.01
-
곡률 반경, 밀리미터정전기 : 10D ; 원동력 : 20D
-
맞는 규격YD/T 901, 국제전기기술위원회 60793, SO/IEC11801
-
원래 장소중국
-
브랜드 이름TC
-
인증UL, RoSH, REACH, CE
-
모델 번호GYTA

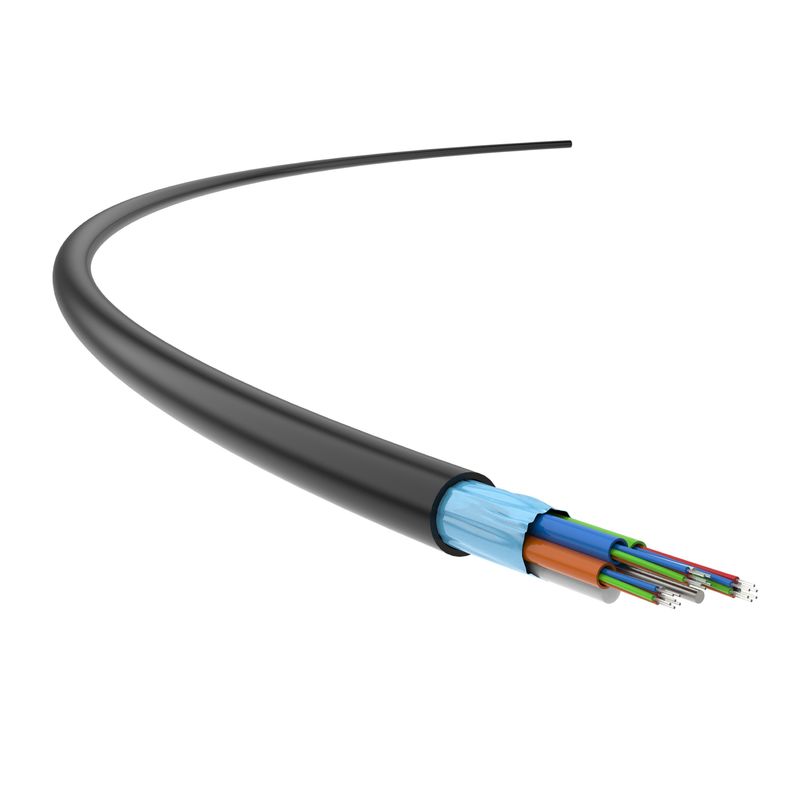

알루미늄 무장한 광섬유 케이블은 무장한 섬유 케이블을 좌초시켰습니다
알루미늄 무장한 광섬유 케이블, 꼼짝 못하게 된 루즈 튜브 광섬유 케이블 응용
알루미늄 무장한 광섬유 케이블, 꼼짝 못하게 된 루즈 튜브 광섬유 케이블은 주축 관로와 사슬식 적교 접합부를 구축하는 것뿐만 아니라 주로 야외 화이버 연락망을 위해 사용됩니다.
광섬유 알루미늄 외장 케이블, 250 um (단일모드 또는 다중 모드) 안에서 섬유는고 계수 폴리에스테르 소재로 만들어진 루즈 튜브에 위치되고, 방수 합성물로 채워집니다. 광 케이블은 금속 강도 부재에 의해 집중됩니다. 다수의 코어와 약간의 광 케이블을 위해, PE 층은 바깥에서 추가되어야 합니다. 루즈 튜브 (그리고 충전기는) 방수 부품으로 채워지는 소형이고 순환 케이블 코어 내부 안으로 강도 부재 주위에 좌초됩니다. 폴리에틸렌 (PE) 재킷이 그것위로 돌출되기 전에 APL 갑옷은 경도로 적용됩니다.
제품 특징
- 꼬인 구조는 우수한 기계적 성능과 온도 성능을 위해 설계됩니다 ;
- 더 케이블은 62.5/125 단일모드 / 다중 모드, 50/125 다중 모드, 4-192 핵심과 많은 다른 이용 가능한 규격을 가지고 있습니다 ;
- 느슨한 튜브 소재는 가수분해 성능과 고강도에 대한 적절한 저항을 가지고 있습니다 ;
- 루즈 튜브는 빠르고 정확한 구조를 위한 색에 의해 확인됩니다 ;
- 소형 구조는 루즈 튜브의 축소를 방지하도록 요구됩니다 ;
- 단일 강선으로 만들어진 중심 강도 부재가 있습니다 ;
- 그것의 외부 자켓은 알루미늄-PE 재료로 만들어집니다 ;
- 그것은 외부 환경으로부터 영향을 회피하기 위해 연결된 높은 붕괴 저항에 우수한 휨 성능을 제공합니다 ;
- 더 케이블은 광전송, 보호구와 인화성을 위한 산업 규제된 요구조건을 충족시킵니다.
적용 규격
YD/T 901, 국제전기기술위원회 60793, SO/IEC11801
| 색상 코드 (2-12 핵심) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 청색 | 오렌지 | 그린 | 브라운입니다 | 슬레이트 | 백색 | 빨강 | 검정색 | 노랑색 | 바이올렛 | 로제 와인 | 물 |
| 불꽃 저항 |
단일 와이어에 대하여 표준인 인화성 : | GB/T 18380.12- 2008 |
묶음형 와이어에 대하여 표준인 인화성 : | GB/T 18380.35- 2008 |
|
재킷 : 50 밀리미터 -긴 케이블을 벗기고, 수평적으로 비어 있는 재킷을 위치시키고 알콜 등을 사용하여, 4-5 초 동안 타세요 ; 화원이 뺏긴 후, 그것은 2 이하 초를 소멸시킵니다 ;
|
||||
기술적 세부사항
| 광학의 특성 | ||||||
| 광학적이 타입 섬유 |
희석 | 주입 대역폭 (OFL) |
형식적인 이펙트아이브 대역폭 |
10개의 이더넷 링크 길이 SX |
민. 곡률 반경 (밀리미터) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| 표준값 (dB/km) | 맥스. 가치 (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| 표준값 (dB/km) |
맥스. 가치 (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| 구조사양 | |||||||
| 핵심의 양 | 루즈 튜브의 핵심 | 강도 부재 | 루즈 튜브의 외경 | 루즈 튜브의 두께 | 알루미늄 벨트 | 재킷 (밀리미터)의 두께 | 광섬유 (밀리미터)의 외부 자켓 |
| 2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.3±0.3 |
| 32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.6±0.3 |
| 38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.8±0.3 |
| 72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 9.2±0.3 |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 10.8±0.3 |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 12.1±0.3 |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
| 역학적 성질 | |||
| 아니오. | 이름 | 요구조건 | |
| 1 | 허락된 인장 강도, 엔 | 단기간 | 1500 |
| 장기 | 600 | ||
| 2 | 허락된 붕괴 저항, N/100mm | 단기간 | 1000 |
| 장기 | 300 | ||
| 3 | 곡률 반경, 밀리미터 | 정전기 | 10D |
| 원동력 | 20D | ||
