제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: 단일모드 G.657A2
지불과 운송 용어
미니. 굽힘 반경: |
7.5 밀리미터 |
파장: |
1260 nm ~ 1625 nm |
단일 섬유 최대. 값: |
0.2 ps/√km |
제로 분산 파장: |
1300-1322 nm |
클래딩 직경: |
125 ± 0.7 μm |
코팅 직경: |
245 ± 5 μm |
코팅 비원형성: |
≤ 3.0 % |
워프 학위: |
≥4m |
미니. 굽힘 반경: |
7.5 밀리미터 |
파장: |
1260 nm ~ 1625 nm |
단일 섬유 최대. 값: |
0.2 ps/√km |
제로 분산 파장: |
1300-1322 nm |
클래딩 직경: |
125 ± 0.7 μm |
코팅 직경: |
245 ± 5 μm |
코팅 비원형성: |
≤ 3.0 % |
워프 학위: |
≥4m |
제품 사용

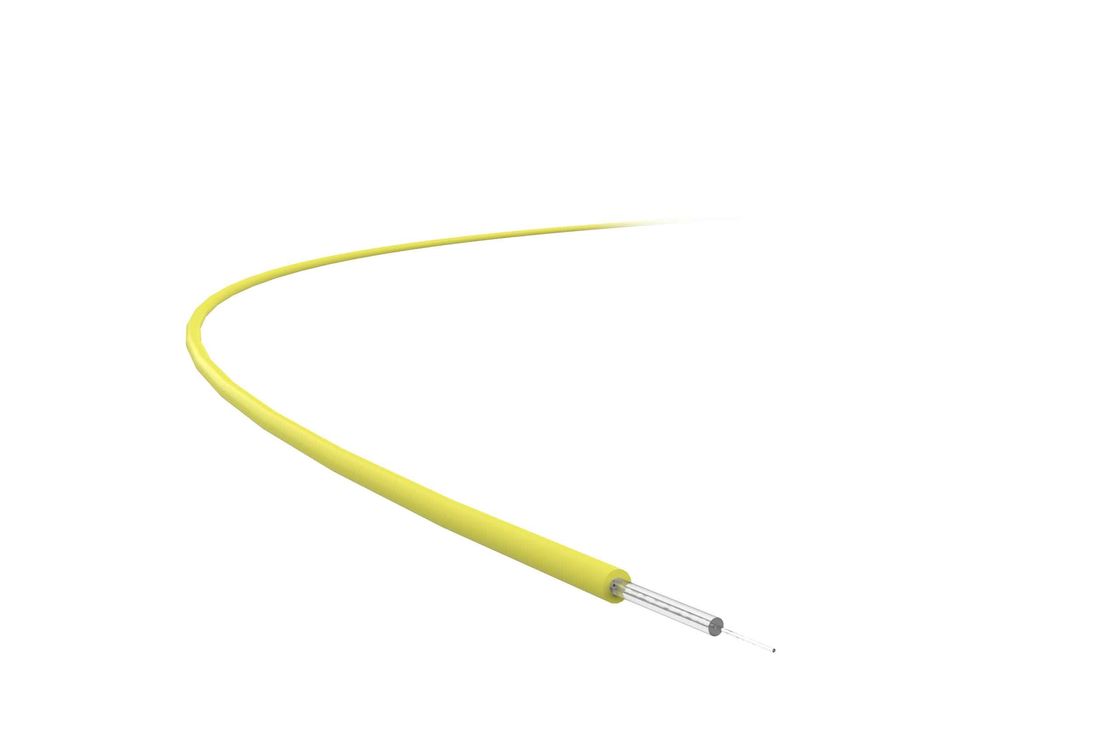

접근 네트워크에 대한 굽기 민감하지 않은 싱글 모드 섬유는 비분산 이동 한 것이 가지고있는 모든 기능을 자랑하고 있으며1260nm-1625nm전송 파장
긴 파장 구부리는 것이 필요한 조건에서, 그것의 구부리 반지름은7.5mm로 최소화,그 추가1625nm 파장에서의 저하량은 0.8dB입니다.이 섬유는 광섬유 케이블의 다른 구조에 적용되며, 특히 단단한 버퍼 케이블 및 드롭 케이블에 적용되며, 가정 (FTTH) 및 건물 (FTTB) 로 섬유를위한 이상적입니다.
제품 특성
접근 네트워크에 대한 굽기 민감성 없는 단일 모드 섬유는 ITU-T 권고 G에 명시된 매개 변수를 초과합니다.652D/G.657.A2 및 IEC60973-2-50 B1.3/B6 표준
VAD 기술에 투자하여 단일 모드 섬유의 안정적인 굴절 지수 프로파일, 정확한 기하학적 크기와 매우 좋은 구부러기 성능을 제공합니다.약 1383nm의 물 흡수 감소, 확장된 전송 파장을 제공1260nm ~ 1625nm그 우수한 굽기 성능은 굽기 반지름에 대한 특별한 요구 사항을 충족시킬 수 있습니다. 그것은 G 이하의 기존 섬유와 호환됩니다.652.D 표준; 그것의 정확한 기하학적 크기는 낮은 손실과 높은 강도 스플레이스를 보장합니다; 더 나아가, 그것의 PMD는 장거리 및 중거리 높은 데이터 전송 속도에 많은 기여를합니다.
기술적인 세부사항
| 기계적 특성 | 조건 | 단위 | 가치 |
| 긴장 검사 | % | ≥ 102 | |
| N | ≥91 | ||
| GPA | ≥ 0.704 | ||
| 코팅 해제 힘 | 최고값 전형적인 평균 값 |
N N |
1.3-8.9 |
| 1.9 | |||
| 팽창 강도 | 웨이불 확률 50% 웨이불 확률 15% |
MPa MPa |
≥ 4000 |
| ≥3050 | |||
| 동적 피로 매개 변수 (Nd) | ≥ 20 |
| 매크로벤드 손실 | 조건 | 단위 | 가치 |
| 10 원 Φ30mm | 1550nm | dB | ≥ 0.3 |
| 10 원 Φ30mm | 1625nm | dB | ≥ 0.1 |
| 10 원 Φ20mm | 1550nm | dB | ≥ 0.1 |
| 10 원 Φ20mm | 1625nm | dB | ≥ 0.2 |
| 10개의 원 Φ15mm | 1550nm | dB | ≥ 0.4 |
| 10개의 원 Φ15mm | 1625nm | dB | ≥ 0.8 |
| 광학적 특성 | 조건 | 단위 | 가치 |
| 약화 | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
| 1383nm | dB/km | ≤0.35 | |
| 1310~1625nm | dB/km | ≤0.36 | |
| 0분산 파장 | nm | 1300~1322년 | |
| 0 분산 기울기 | ps/(nm·km) | ≤0.091 | |
| 0분산 기울기의 전형적 값 | ps/(nm·km) | 0.086 |
| 극진 모드 분산 (PMD) | 조건 | 단위 | 가치 |
| 단일 섬유 최대 값 | PS/√km | 0.2 | |
| PMD 연결 값 (M = 20, Q = 0.01%) | PS/√km | 0.1 | |
| 전형적 가치 | PS/√km | 0.04 | |
| 절단 파장 λ | nm | ≤1260 | |
| 절단 파장 λc | nm | 1150~1330년 | |
| 모드 필드 지름 (MFD) | 1310nm | μm | 80.7±0.4 |
| 1550nm | μm | 90.8±0.5 | |
| 효과적 굴절 지수 | 1310nm | 1.4672 | |
| 1550nm | 1.4683 | ||
| 약화 불연속성 | 1310nm | dB | ≤0.03 |
| 1550nm | dB | ≤0.03 |
| 기하학적 특성 | 조건 | 단위 | 가치 |
| 클레이딩 지름 | μm | 125±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.8 | |
| 코어/클래딩 중심성 오차 | μm | ≤0.5 | |
| 코팅 직경 | μm | 245±5 | |
| 클레이딩/코팅 집중성 오차 | μm | ≤12 | |
| 코팅 비순환성 | % | ≤3.0 | |
| 워프 정도 | m | ≥4 |
| 환경 속성 | 조건 | 단위 | 가치 |
| 온도 주기의 추가 약화 | -60°C ~ +85°C | dB/km | ≤0.05 |
| 더 많은 온도 습도 노화 | 85°C, RH85%, 30일 | dB/km | ≤0.05 |
| 더 많은 침몰 노화 가 감소 | 23°C, 30일 | dB/km | ≤0.05 |
| 건조 열성 노화 의 추가 완화 | 85°C, 30일 | dB/km | ≤0.05 |
