제품 상세정보
원래 장소: 중국
브랜드 이름: TC
모델 번호: OM1 다중 모드
지불과 운송 용어
제로 분산 파장: |
1320-1365 nm |
부분 불연속성: |
≤ 0.1 dB |
감쇠 불균일성: |
≤ 0.1 dB |
코어 직경: |
62.5 ± 2.5 μm |
핵심 비 회로: |
6.0% 이하 |
클래딩 직경: |
125 ± 1 μm |
긴장 테스트: |
≥9.0 n |
동적 피로 매개 변수: |
≥ 25 |
제로 분산 파장: |
1320-1365 nm |
부분 불연속성: |
≤ 0.1 dB |
감쇠 불균일성: |
≤ 0.1 dB |
코어 직경: |
62.5 ± 2.5 μm |
핵심 비 회로: |
6.0% 이하 |
클래딩 직경: |
125 ± 1 μm |
긴장 테스트: |
≥9.0 n |
동적 피로 매개 변수: |
≥ 25 |
제품 사용

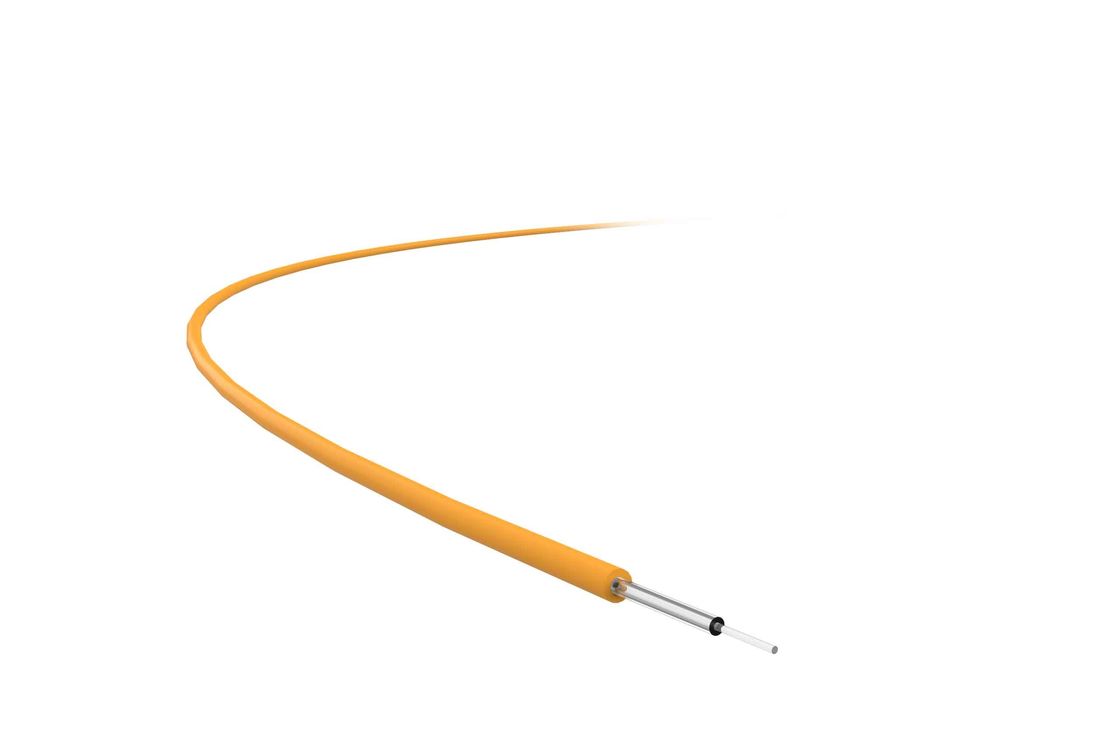

62.5/125μm OM1 멀티모드 섬유 기능원심 지름 62,5μm 및 클래핑 지름 125μm, 포괄적으로 최적화850nm 및 1300nm 작동 파장.
이 섬유의 모든 지표는 세계 최첨단 수준에 이르렀습니다. 더 높은 대역폭과 낮은 attenuation 덕분에 850nm와 1300nm의 사용에 만족합니다.그리고 로컬 에어리어 네트워크 (LAN) 에서 널리 사용됩니다., 비디오 전송, 오디오 전송, 데이터 전송, 그리고 다른 많은 분야.
레이저와 라이트 에미팅 다이오드 (LED) 를 광원으로 사용하면 이 섬유는 IEEE802.3z 기가비트 이더넷에 매우 실용적입니다.그 MCVD 제조 기술은 더 나은 안정성과 굴절 지수 분포에 대한 더 정확한 통제를 보장합니다.광섬유는 광섬유 케이블의 다른 구조에 적용됩니다.리본 광섬유 케이블, 스트랜드 된 느슨 튜브 케이블, 슬롯 코어 광섬유 케이블, 중앙 튜브 광섬유 케이블, 단단한 버퍼 광섬유 케이블 등
제품 특성
이 섬유는 850nm에 적합합니다.그리고 1300nm 작동 파장· 낮은 저감 및 높은 대역폭은 IEEE802.3z 기가 비트 이더넷 전송에 최적화되어 있으며, 코팅 보호 및 유리 특성은 뛰어난 성능을 발휘합니다.
기술적인 세부사항
| 광학적 특성 | 조건 | 가치 | 단위 |
| 약화 | 850nm | ≤ 280 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| 주입 대역폭 | 850nm | ≥200 | MHz.km |
| 1300nm | ≥ 500 | MHz.km | |
| 수학적 개도 (NA) | 0.275±0.015 | ||
| 그룹 굴절 지수 | 850nm | 1.496 | |
| 1300nm | 1.491 | ||
| 0분산 파장 | 1320~1365nm | ||
| 0 분산 기울기 | 1320nm -1348nm | ≤0.01 | ps/(nm·km) |
| 1348nm-1365nm | ≤0.001 | ps/(nm·km) | |
| 마크로벤드 손실, 100 회로, 37.5mm 반지름 | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| 반방산 (1300nm) | 조건 | 가치 | 단위 |
| 부분적 불연속성 | ≤0.1 | dB | |
| 약화 불일체성 | ≤0.1 | dB | |
| 양방향 및 역방산의 다른 값 | ≤0.1 | dB/km |
| 기하학적 특성 | 조건 | 가치 | 단위 |
| 원심 지름 | 620.5±2.5 | μm | |
| 핵심 비순환성 | ≤6.0 | % | |
| 클레이딩 지름 | 125±1 | μm | |
| 부피가 원형이 아닌 부피 | ≤ 20 | % | |
| 코어/클래딩 중심성 오차 | ≤1.5 | μm | |
| 코팅 직경 | 245±10 | μm | |
| 클레이딩/코팅 집중성 오차 | ≤120 | μm |
| 환경 특성 (850nm 및 1300nm) | 조건 | 가치 | 단위 |
| 추가 온도 완화 | ≤0.15 | dB/km | |
| 온도 및 습도 원의 추가 약화 | ≤0.20 | dB/km | |
| 더 많은 침몰 노화 가 감소 | ≤0.20 | dB/km | |
| 수열열의 추가 약화 | ≤0.20 | dB/km | |
| 건조 열성 노화 | ≤0.20 | dB/km |
| 기계적 특성 | 조건 | 가치 | 단위 |
| 긴장 검사 | ≥90 | N | |
| 매크로벤드 추가 손실 | 850nm | ≤0.5 | dB |
| 코팅 해제 힘 | 전형적인 평균 값 | 1.4 | N |
| 최고값 | ≥1.3 ≤8.9 | N | |
| 동적 피로 매개 변수 (Nd) | ≥25 | ||
